燃气轮机发电机组
涡轴发电机
风扇机匣组件
齿轮箱
| 内容 | 参数 | 内容 | 参数 |
|---|---|---|---|
| 外观 | A组份：白色粘稠膏状物 B组份：黑色粘稠膏状物 |
密度，g/cm3 | A组份：1.60±0.10 B组份：1.50±0.10 |
| 粘度，Pa·s | A组份：400～1200 B组份：150～850 |
有机物发挥份含量，% | ≤3 |
| 活性期，h | ≤2.5 | 不粘期，h | ≤8 |
| 流淌性，mm | ≤2 | 拉伸性能，标准状况 | 扯断强度，MPa ≥2.0；扯断伸长率，% ≥400 |
| 拉伸性能，120℃×7d老化后 | 扯断强度，MPa ≥2.0；扯断伸长率，% ≥400 | 剥离强度，KN/m | 标准状况，铝合金，化学氧化，≥4 |
| 腐蚀性 | 将试样浸入3%NaCl水中，60℃×7d，被密封胶覆盖的金属表面，不应产生腐蚀 |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际测试数据为准。
1.施胶环境 密封胶的配制、试验或施工，应在温度15～30℃，相对湿度55～85％，无酸、碱性气体的条件下进行。
2.表面处理 被胶材料的表面应洁净、干燥、无油污，以确保其粘结性能良好。
3.配比 密封胶的配比（质量比）：A:B＝100:10。根据需要，准确秤量。用油漆刮刀将其调成颜色均匀一致即可刮涂；也可慢慢加入丙酮与乙酸乙酯混合溶剂，依次调匀后进行刷涂。
4.固化 质检试样制备和密封施工的硫化条件：在施胶环境条件下14天，或70℃±2℃经24小时。在施胶环境条件下，涂有密封胶的部件在到达不粘期后，再停放24小时，方可进入下一道工序施工。

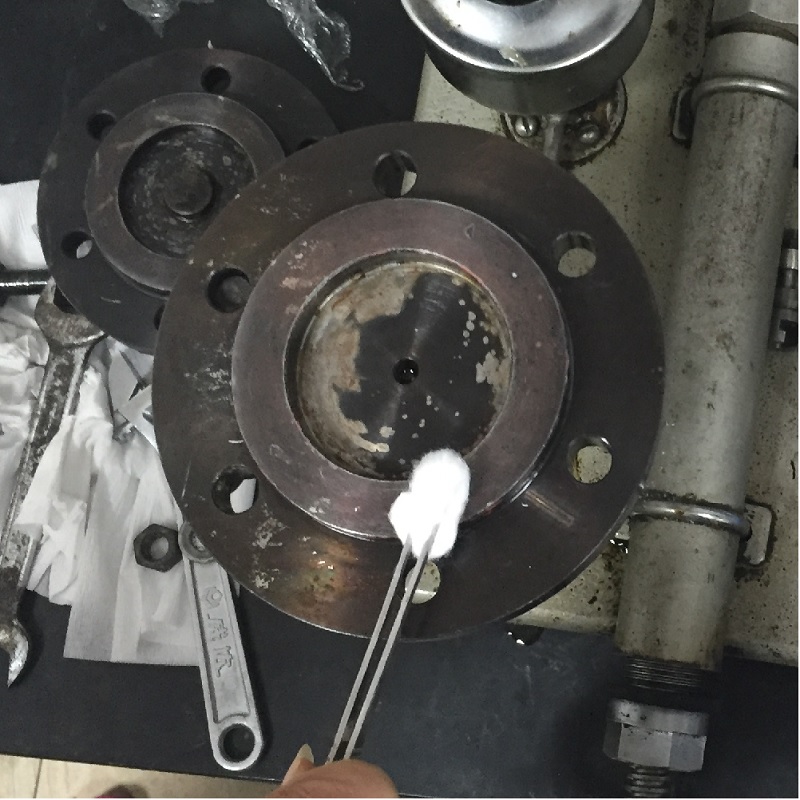

1.除油除尘

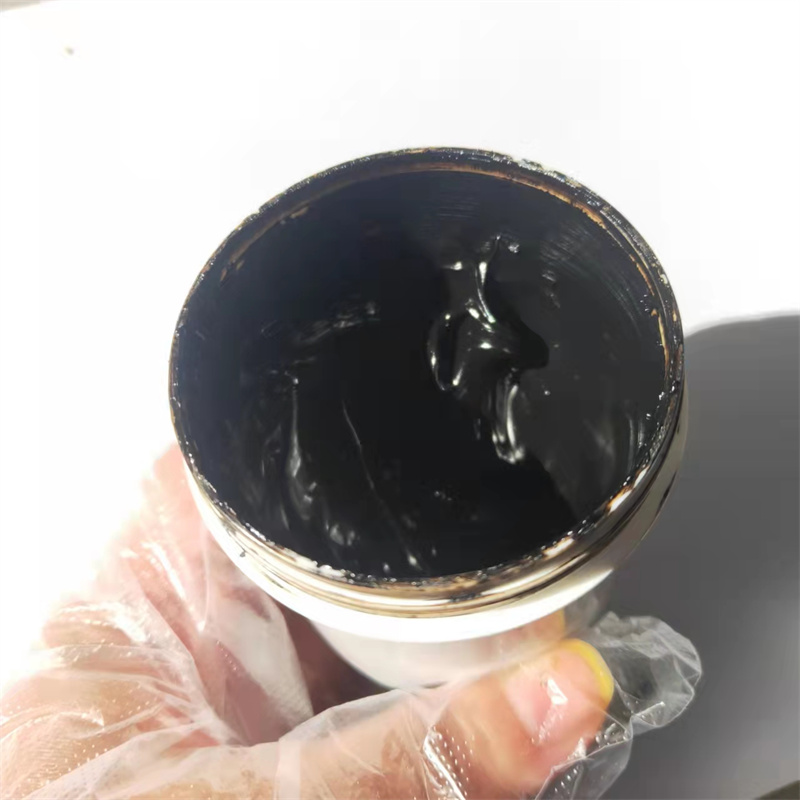

2.混合涂布
3.组合固定

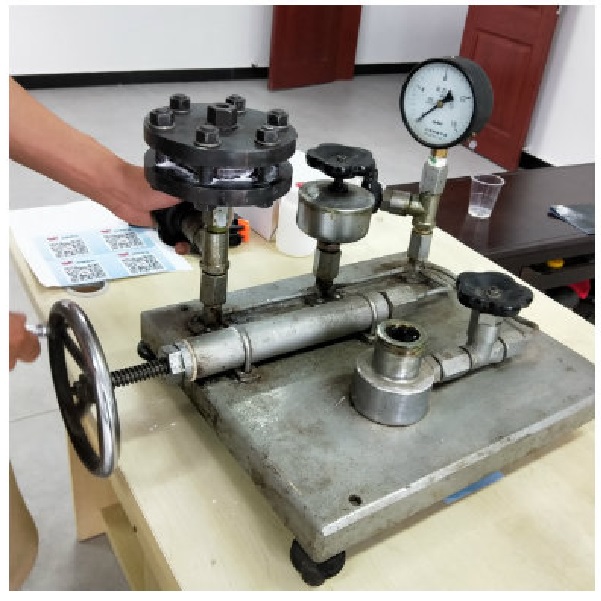

4.静置硫化
注意事项
应尽量避免胶玷污皮肤；
若有则可用沾有酒精的卫生纸擦拭；
再用热水和肥皂洗净。
存储与包装
【包装规格】本品一般采用塑料瓶或铝质金属管配套供应，一般A组份1kg/瓶，B组份0.1 kg/瓶；也有A组份50g/支，B组分5g/支；另外，还可根据用户要求采用其它规格的容器供应。
【贮 存 期】未开封的容器中，其贮存期为6个月。超过贮存期后，经检验合格后仍可继续使用。
【储存/运输】本品应贮存在温度为10～35℃，相对湿度不大于80%的仓库内，距热源不少于1m，离地面不少于0.3m，应避阳光直射，库内应无酸、碱等腐蚀性气体，且通风良好。本品不含有机溶剂、不易燃、不爆炸，按非危险品运输与贮存。
