燃气轮机发电机组
涡轴发电机
风扇机匣组件
齿轮箱
| 内容 | 参数 | 内容 | 参数 |
|---|---|---|---|
| 外观 | 黑色均匀粘稠状流体 | 粘度，涂4粘度计，25±1℃ | 67±10s |
| 干燥时间（固化温度和时间） | 110±2℃×2.5h（或80±2℃×4h 或60±2℃×6h） |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际测试数据为准。
1.表面处理 需密封结合面应洁净、干燥、无油。用蘸有丙酮或汽油的脱脂棉除去油脂等，晾干10～15分钟备用。
2.涂布 采用画笔将它涂布在需密封的结合面上，晾置10～15分钟。涂布量以结合面组合后微微挤出一胶圈为宜，涂布量不宜过多，以免玷污其它表面或堵塞油路。如果是涂布在螺纹丝扣处，应将螺栓缓慢拧入螺母中，在未拧到位之前，应退回3-4扣，再拧到规定扭矩，使其结合面上均匀分布该密封胶。

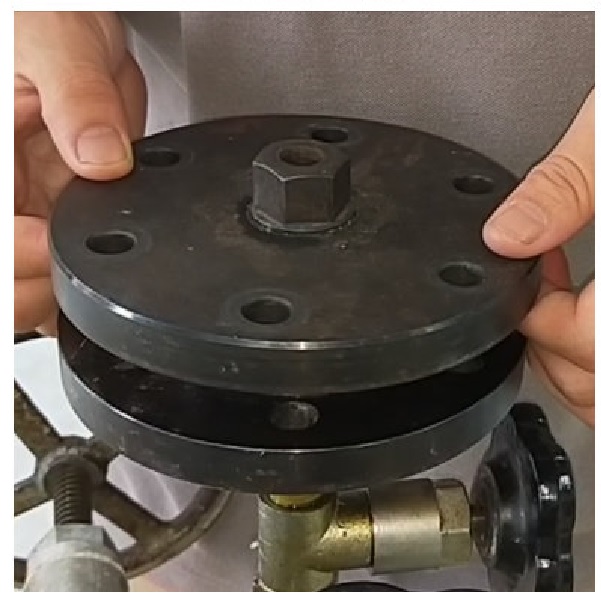

3.组合 对于平面法兰或结合面密封，应在晾置后立即叠合好密封结合面，用限力扳手将结合面紧固螺栓紧固到设计规定扭矩。
固化 组合好的部件，在110±2℃下保温烘烤2.5小时，或80±2℃保温烘烤4小时，或60±2℃保温烘烤6小时，随炉冷却到室温后方可取出。

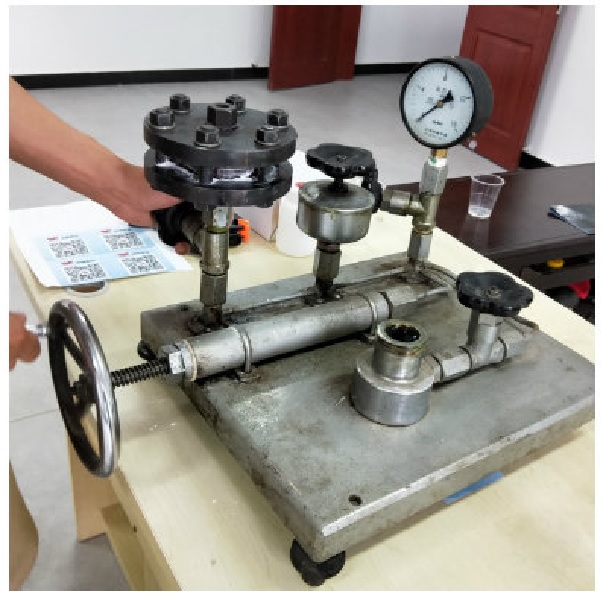

4.试验 组合好的部件可进入下道工序加工，但部件耐压试验应在本品按“3组合/固化”的条件固化并冷却后进行，对于不能中高温固化的部件，应在室温23±2℃下保温7天后，才能试压。
拆卸 用小木锤或橡胶榔头敲击振松，残留在结合面上的液态密封垫可用沾有甲苯的棉纱擦去或用手或竹木工具将其剥离。
1.除油除尘
2.涂布均匀
3.组合固定
4.静置硫化
注意事项
应尽量避免胶玷污皮肤；
若有则可用沾有酒精的卫生纸擦拭；
再用热水和肥皂洗净。
存储与包装
【包装规格】本品采用铝制软管包装，每支40g。根据用户要求也可采用其它包装。
【贮 存 期】原装未开封的产品，自生产日期起其有效贮存期为3个月。超过有效贮存期按企业标准检验各项指标合格后仍可谨慎使用。
【储存/运输】它应贮存在干燥、阴凉、通风处，避阳光直射，并远离热源。
