电子阻尼灌封
消声锯片
风机叶片
设备基座
| 内容 | 参数 | 内容 | 参数 |
|---|---|---|---|
| 外观 |
A组份：无色至浅黄色黏稠液体 |
粘度 25℃ | A组份：250～750mPa·s B组份：30～100mPa·s |
| 适用期 在23±2℃下 | 50g混合料，≥2.0h | 剪切强度 | LY12CZ铝合金,化学氧化,23±2℃×48h，拉伸剪切强度≥8MPa |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际测试数据为准。
1.表面处理 待灌封部件的表面内应洁净、干燥、无油。
2.配胶 按A∶B＝2∶1（重量比）进行配制，将灌封胶置于洁净、干燥、无油密封的混合釜內，加入量应小于釜容积的1/3，在转速30～60转/分钟的搅拌条件下缓慢地抽真空，至于压力为0.01MPa下脱气30分钟。如采用一般容器，采用在真空烘箱中脱气，则加料量体积应为容器的容积1/4～1/3，否则脱气时封装料会溢出。
3.注灌封胶 将脱气的灌封胶沿部件的一侧缓慢注入，严防裹入气泡，影响阻尼性能。
4.固化 用户可选取23±2℃×48小时或60±2℃×4小时中的任何一个规范进行固化。有条件者应该优先采用热固化条件，因为它可以使接头获得最高的胶接强度。
5.加工或试验 涂胶部件在固化后8小时，方可转入下道工序加工，性能测试应在胶完全固化后进行。
1.打磨清洁

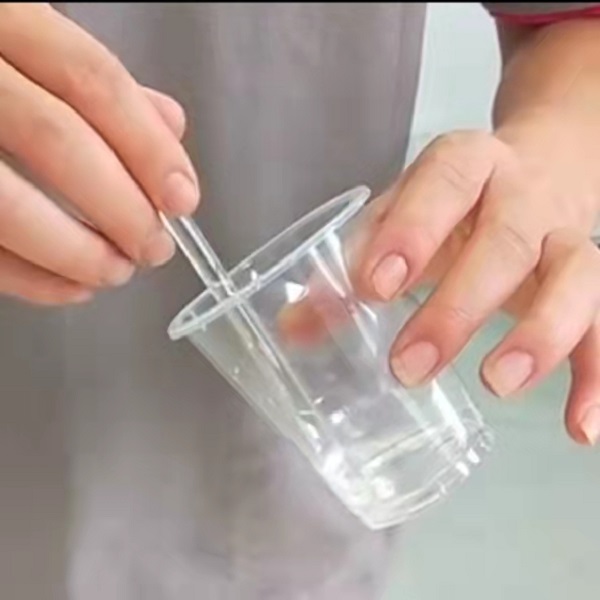

2.称重混合

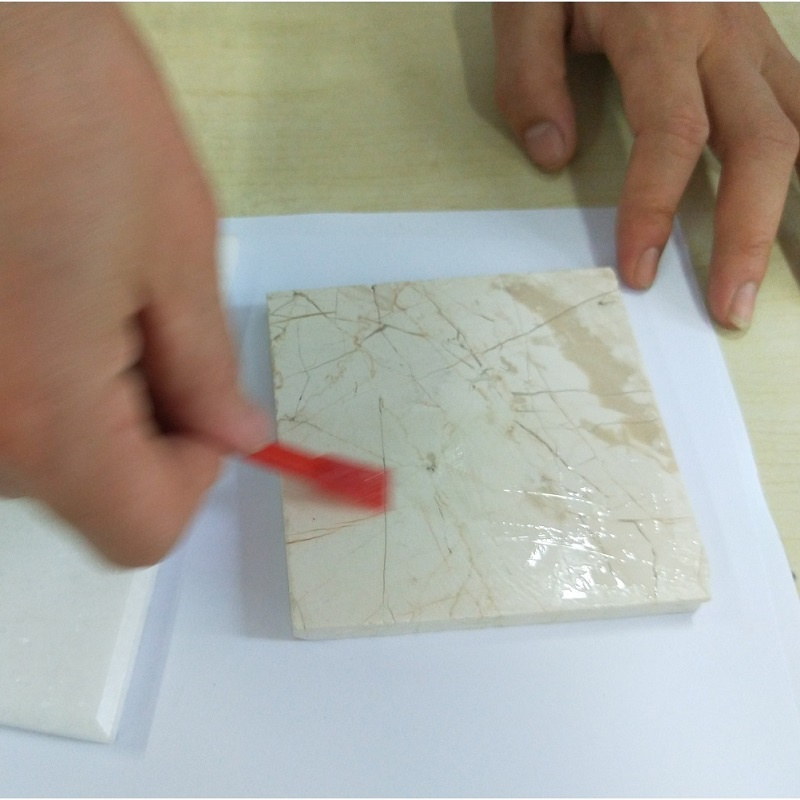

3.混合涂布

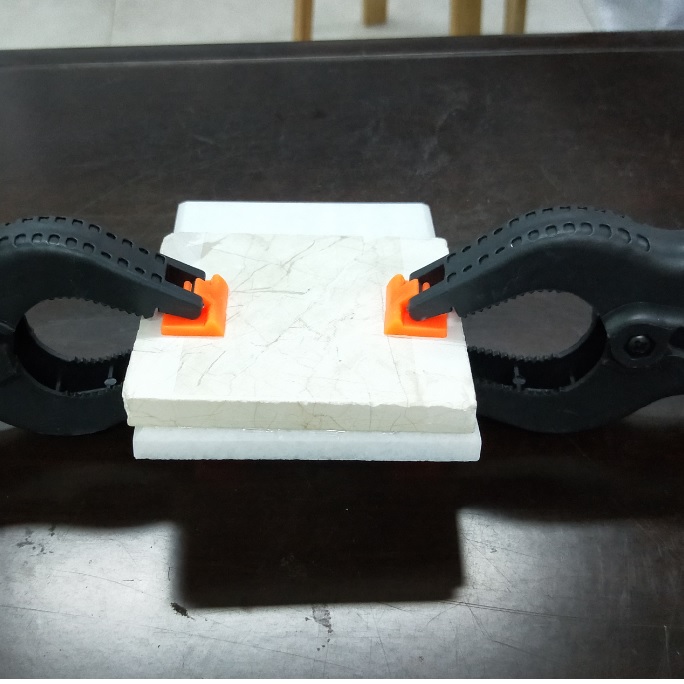

4.常温固化
注意事项
应尽量避免胶玷污皮肤，若有则可用沾有酒精的卫生纸擦拭，再用热水和肥皂洗净；
本品从冰柜中取出后，应在室温25℃下放置24小时以上再来使用，如果还觉得本品粘度较大，可将胶液整体加热到60℃保温半小时后立即涂胶使用。但加热也应用多少取多少，反复加热会缩短胶水的保质期。从而影响胶水质量；
本品在加热固化时胶液会变稀，而具有流动性，因此涂胶时要注意控制胶量，不宜过多，否则造成浪费。胶水一旦固化很难去除，只能加热到350℃以上的高温并趁热拆卸，所以未固化的多余的胶应尽可能事先擦拭干净。部分材料脆性大或者不适合加热拆卸的，此办法慎用。本品不适合灌封，尤其是封装灌封量超过10mm以上会产生爆聚现象，请慎用！
存储与包装
【包装规格】本品分 A、B 两组份，均采用铝管包装或塑料瓶包装，也可采用其他包装配套供应。
【贮 存 期】在原装未开封的容器中，自生产日期起其贮存期为24个月。
【储存/运输】本品应贮存在温度为10～28℃，相对湿度不大于75%的仓库内，本产品按非危险品运输。运输中应防日晒雨淋。
