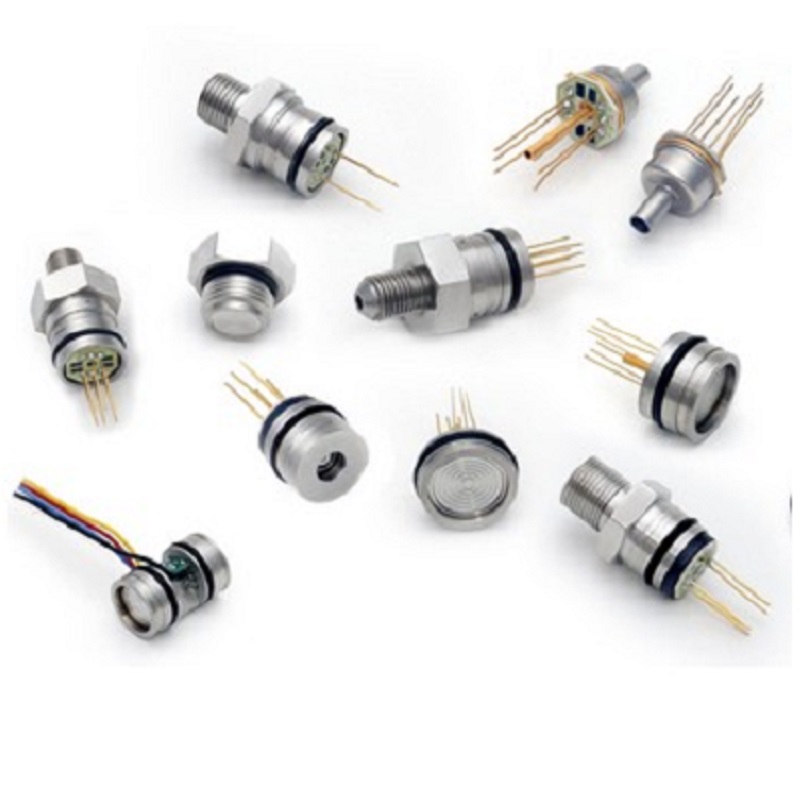

电子传感器

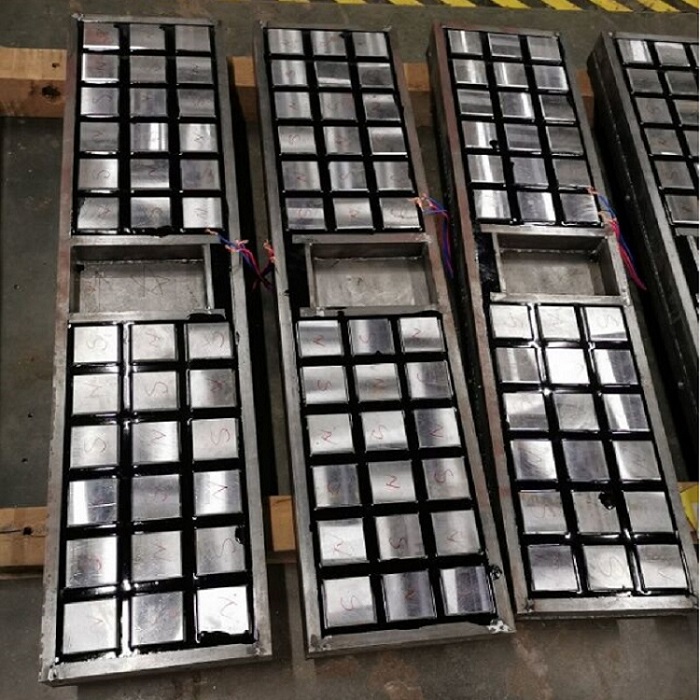

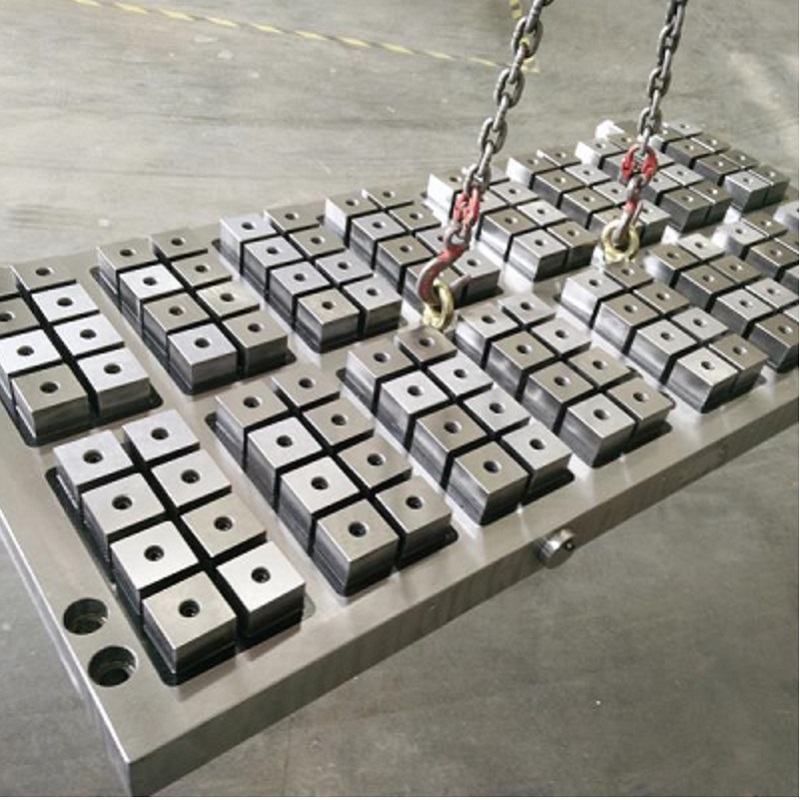

电永器吸盘

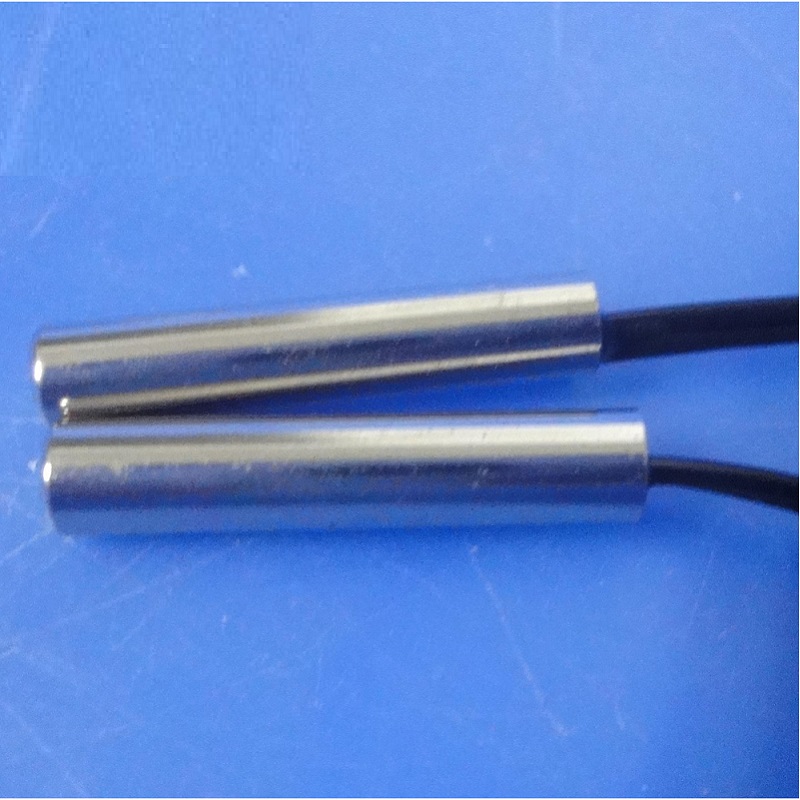

温度传感器
灌封胶应用
| 内容 | 参数 | 内容 | 参数 |
|---|---|---|---|
| 固化前颜色 | A 组份：黑色粘稠液体 B 组份：棕褐色液体 |
固化后颜色 | 黑色坚硬的固体 |
| 剪切强度 |
45#LY12CZ 硬铝, 23±2℃×24h 固化 ≥10.0MPa |
邵氏硬度D | 23±2℃×24h 冷却到室温检测 88±5 固化后的试片 200℃下高温实测 75±5 |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际测试数据为准。
1.施工环境条件 施工环境温度为23±2℃,相对湿度＜75% 。
2.表面处理 需灌封的电子元件应洁净、干燥、无油，使用丙酮或酒精擦拭干净，晾干备用。
3.称重混合 将 A、B 两组份按重量比4∶1置于搪瓷盆或其他容器中，然后用玻璃棒或小刮刀调和，直到颜色均一为止，要求高的产品可在真空除气泡后浇注。但要注意抽真空的容器中放置的胶水量应不超过容器的五分之一，否则会有溢胶盆出的危险，也会造成浪费。A组份放置长时间后会有沉底、分层或变硬的现象，使用前应加热到60℃保温1-2小时并将其搅匀后再混合使用。
4.固化 应采用下列固化条件固化：23±2℃×1天 或 30±2℃×20小时,或 60℃～65℃×4小时，冬季应采用中温固化。
5.灌封 由于本品室温下固化十分缓慢，因此对于灌封深度较深的零件，尤为合适，也适合灌封体积的物件。为了提高破泡性，建议把 A 胶在80℃加热两小时后再使用。
6.去除余胶 未固化的多余的胶可以用溶剂擦除，固化后的胶只能用机械办法去除。
7.试验 在上述条件完全固化后，可以进入下工序或进行相关的试验。

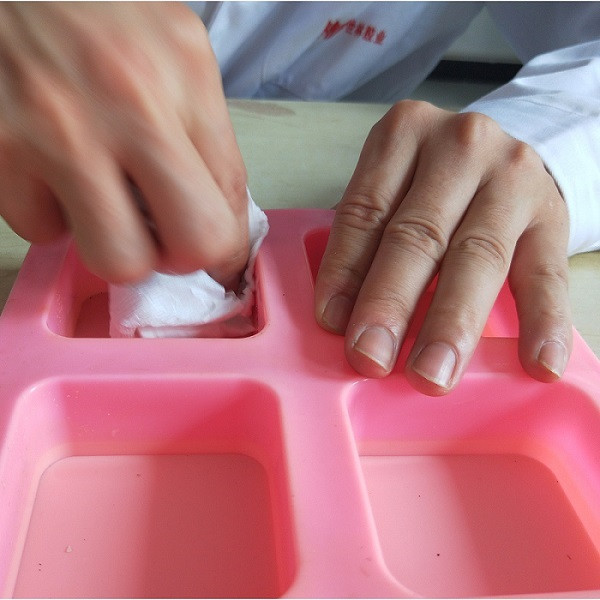

1.除油除尘

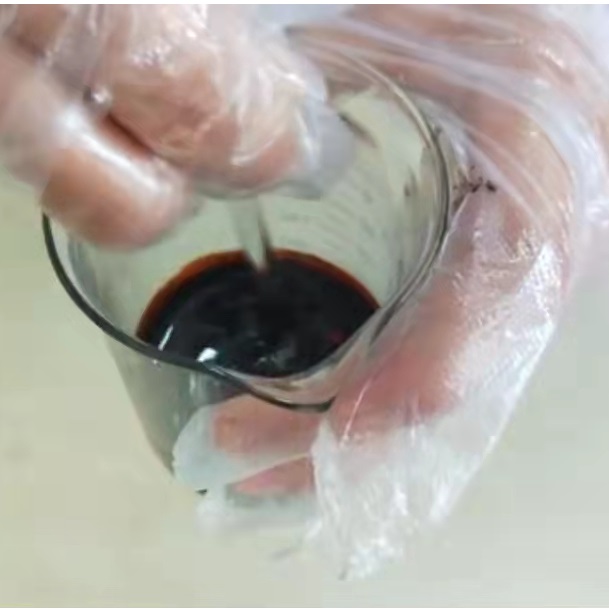

2.称重混合

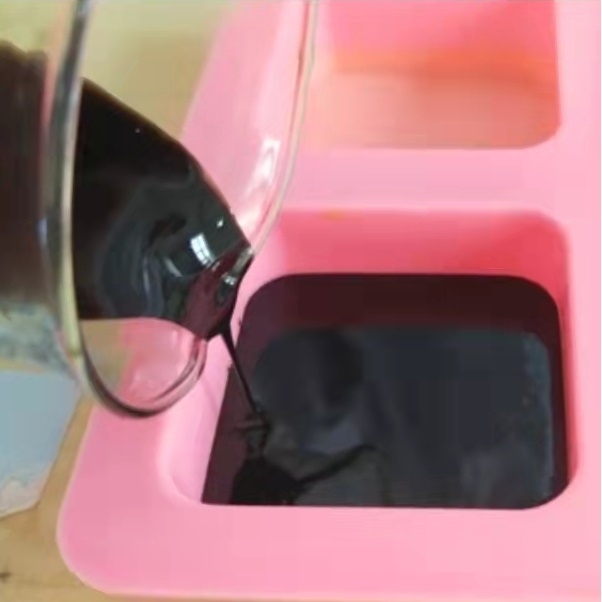

3.灌封

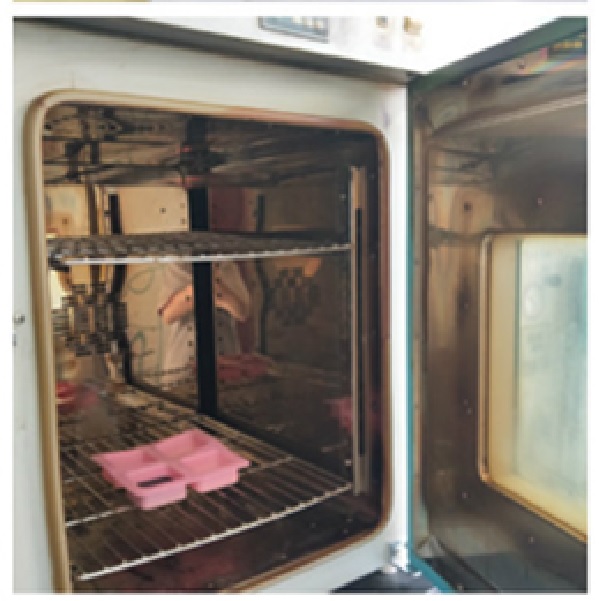

4.中温固化
注意事项

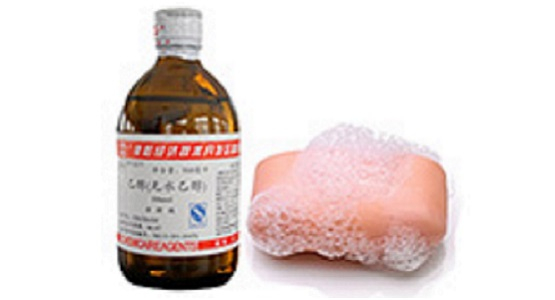

应尽量避免胶玷污皮肤；
若有则可用沾有酒精的卫生纸擦拭；
再用热水和肥皂洗净。
存储与包装
【包装规格】本品采用 1kg 塑料瓶包装，5kg/组或者 25 公斤/组配套供应。
【贮 存 期】于未开封的容器中，其贮存期为12个月。过期后，经检验合格仍可继续使用。
【储存/运输】本品应贮存在温度10～28℃，相对湿度不大于75%的仓库内，距热源不少于1m，离地面不少于0.4m，应避阳光直射，库内应无酸、碱等腐蚀性气体，且通风良好。胶为无溶剂胶。按非危险品贮存和运输。
