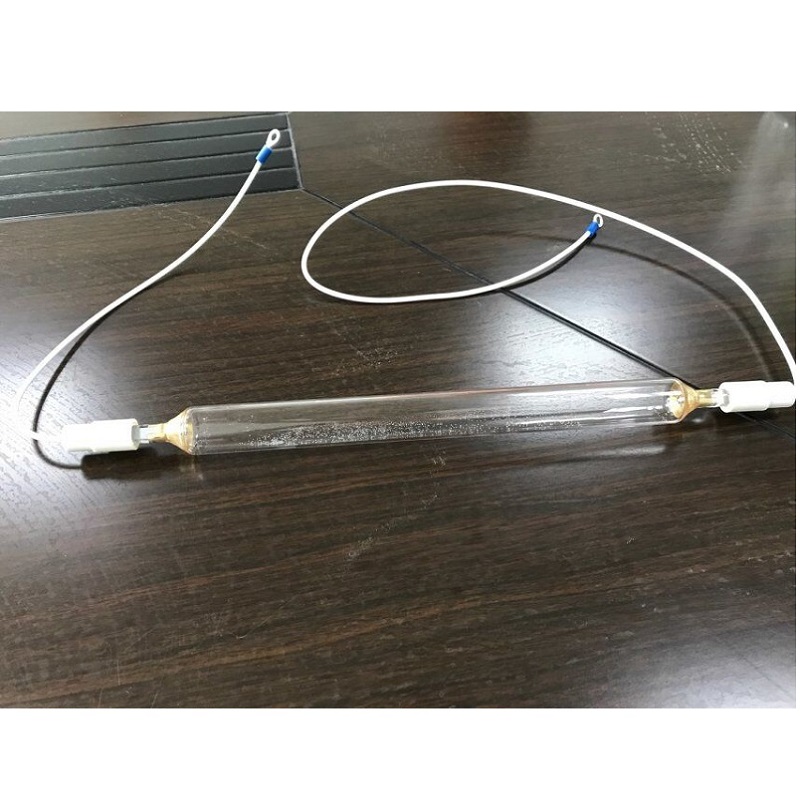

单头电热管
高温传感器
高温粘接
高功率陶瓷灯座
| 内容 | 参数 | 内容 | 参数 |
|---|---|---|---|

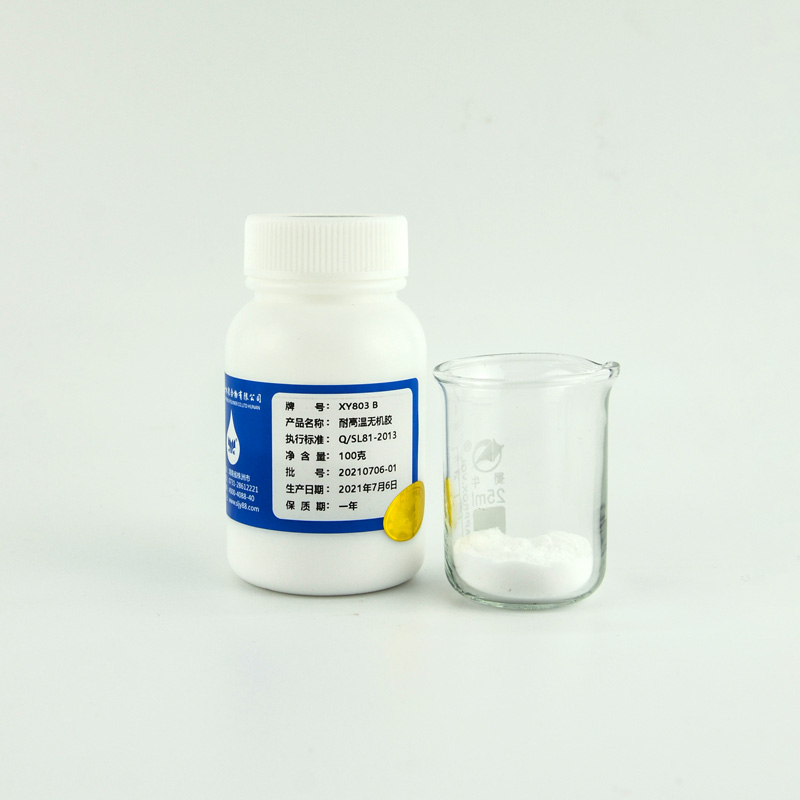

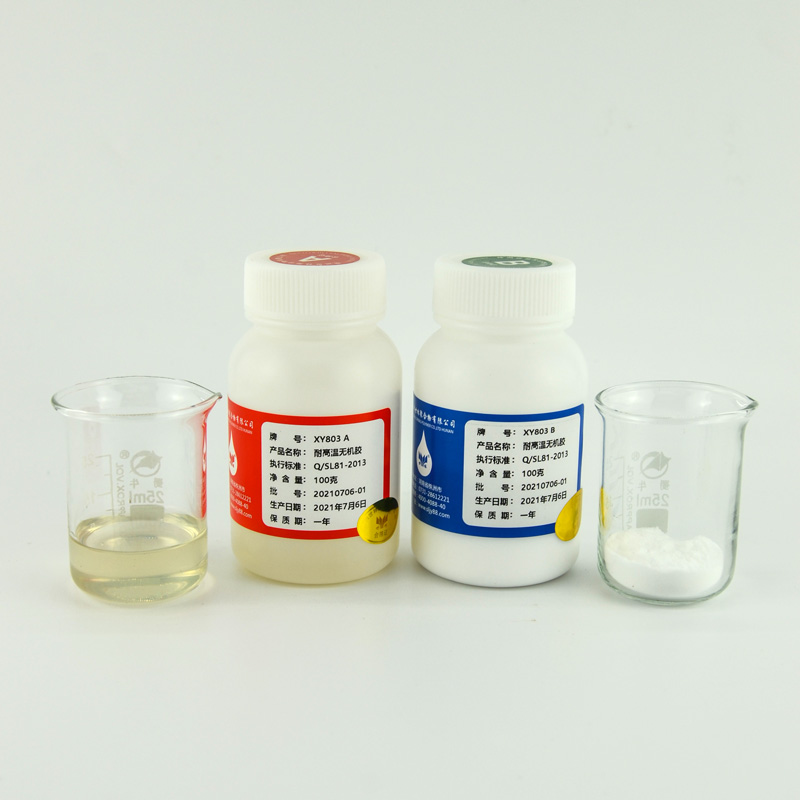

| 固化前颜色 | A组份：青灰色粘稠液体 B组份：白色粉末 |
固化后颜色 | 白色坚硬固体 |
| 剪切强度 |
A:B=100:100，100±2℃×0.5h湿度≤75%，≥1.0MPa |
耐压力 | 23±2℃×24h 冷却到室温检测 88±5 60±2℃×4h，湿度≤75%， ≥4.0MPa |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际测试数据为准。
1.表面处理 被胶物应洁净、干燥、无油污，如果是金属材料应用打磨出新鲜的胶接面，或者对金属面进行喷砂、抛丸处理，增加比表面积和强度 。
2.搅拌均匀 本品A组份为液体，比重大，会有部分沉淀，每次使用前应搅拌均匀。
3.配胶 将A:B=100:100～200（重量比）的比例混合均匀，涂布或填充在需胶接或密封处。且注意要现配现用，混合后的胶应在4小时内一次性用完。如果出现结块则应停止使用。具体调配比例，根据客户自己使用的情况不同在建议配比范围内选择。如果需要胶接固定或者用在法兰盘螺纹处等密封，一般采用100:100的配比，如果要求灌封充填采用100:170-200。
4.涂布固定 胶接定位用时，一般建议在0.2～1mm为宜，涂胶后应立即进行组合。组合时将两胶接面叠合，彼此间要轻轻挤压摩擦，以便清除胶层中的气泡，使胶分布均匀，并施加0.05～0.15MPa压力。
5.固化 采取60±2℃，湿度≤75%，4小时或100±2℃，湿度≤75%，0.5小时固化，并随炉冷却到室温。作为灌封或封口使用时，可采用20℃×2小时→40℃1.5～2小时→60℃1～2小时→110℃2～4小时下固化之后再随炉冷却，这样气泡较少，且不开裂，效果好。如果是用于法兰盘、管螺纹和螺钉的密封，由于胶层较薄，可将胶温升到60℃固化4小时,并随炉冷却即可。
6.加工或试验 涂胶部件性能测试应在胶完全固化后进行。
1.除油除尘

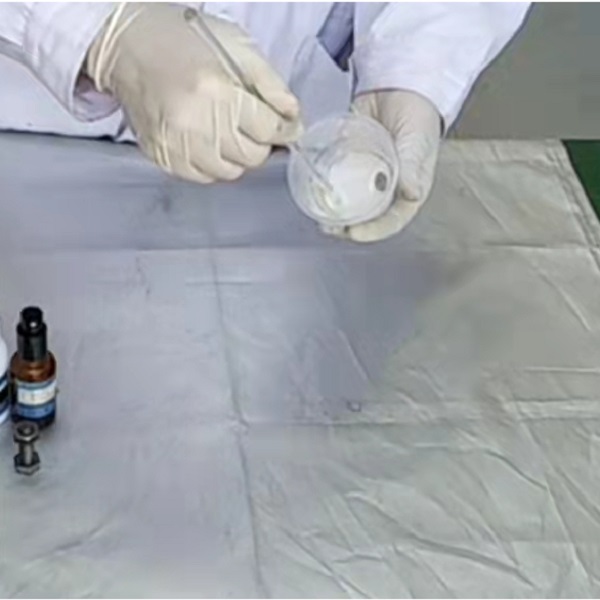

2.称重混合
3.静置涂布
4.高温固化
注意事项
应尽量避免胶玷污皮肤；
若有则可用沾有酒精的卫生纸擦拭；
再用热水和肥皂洗净。
存储与包装
【包装规格】本品采用塑料瓶包装，每组200g。根据用户要求也可采用其它包装。
【贮 存 期】原装未开封的产品，自生产日期起其有效贮存期为12个月。超过有效贮存期按企业标准检验各项指标合格后仍可谨慎使用。
【储存/运输】它应贮存在干燥、阴凉、通风处，温度应保持在5~35℃，避阳光直射，并远离热源。本品由无机物组成，不含溶剂，属于非易燃易爆品，按非危险品运输和使用。
