1.表面处理 推荐胶接面的表面粗糙度在0.8～1.63μm，环氧玻璃纤维筒应将朝上内环边打磨成坡口，以便于胶注入，然后将待胶接面用丙酮除油，在室温下晾干10～15min备用。除油后的表面严禁用赤手抚摸。

2.预热 零件准备金属件应加热到规定温度，例如80度或100度，这样胶水在热的状态下流动性较好，和材料的浸润性也会变得极佳。

3.配胶 按A∶B=100∶14~16（重量比）进行配制，首先将A、B两组份分别加热到80～100℃，A在真空下脱泡10～20min（由于B组分在高温下是液体也可不抽真空），准确秤量，置于合适容器中，其容器、搅拌棒应洁净、干燥、无油，将其混合均匀。为保证灌封质量，建议再在温度50～60℃、真空度0.08MPa左右的真空烘箱中脱泡10～15min，此时盛胶体积应小于杯子容积的五分之一，以免胶溢出。4.如果有夹具将胶接后的夹具定位，应在胶完全固化并冷却到室温之后泄压。如果是用来浇注，可以在混合后立即采取抽真空的办法减少气泡，再进行浇注，达到表面美观的效果。

4.胶接控制胶的温度在50～60℃，将胶均匀涂布在绝缘子规定的胶接部位，胶接时的胶层厚度控制在0.10mm左右。注意不要涂太多，不然会堵住灌胶口。

5.组合 将加热到规定温度的金属件取出，迅速进行组装，按图纸要求组合到位。

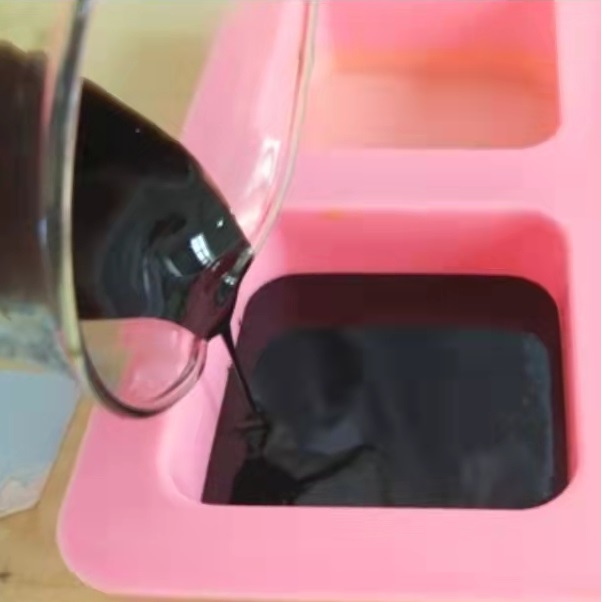

6.灌封 将温度在50～60℃胶液缓慢的倒入需灌封的缝隙中。注意，不要形成封闭的胶圈，必须留一个出气口，让胶自动流平，保证胶在封装缝隙中充实。胶在固化前应仔细检查，如有气泡应将它去除。

7.去污 固化前应将流淌或玷污在绝缘子非胶接和灌封面上的胶去除。再用丙酮擦拭干净。

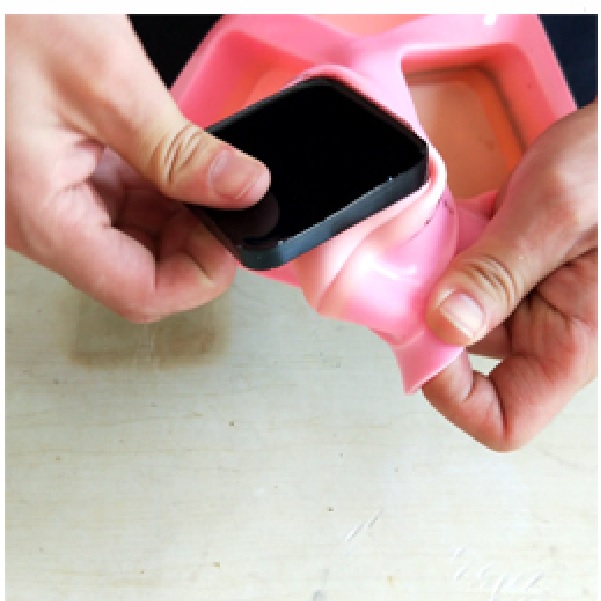

8.固化应按100℃×1~2h规范进行固化，产品应随炉冷却到40℃以下才能取出。（夏季可在60℃以下取出，冬季一定要冷却到40℃以下才行。）
