1.表面处理 胶接面应洁净、干燥、无油。

2.配胶 A、B两组份按规定比例配制并混合均匀。（由于该胶在混合后会带入气泡，所以混合后颜色会呈现为乳白色不透明，放置一段时间即可恢复，不影响胶接效果，如果需要颜色透明的灌封或封装则请采取抽真空的方式或加热固化的方式即可。

3.涂布 将胶涂于被胶面两边，涂胶量以组合后略微挤出一条细细胶梗为宜，不需涂胶处可用胶带等保护。在23±2℃下固化3~4小时即可进入下道工序加工。24h后可达最高强度。

4.该胶固化较快，应该根据实际生产情况现配现用，夏季配胶量一般不要超过500克，且搅拌均匀后应立即施工，否则由于胶液反应发热，在短时间内粘度剧增或暴聚而导致胶水固化不能使用，引起报废。

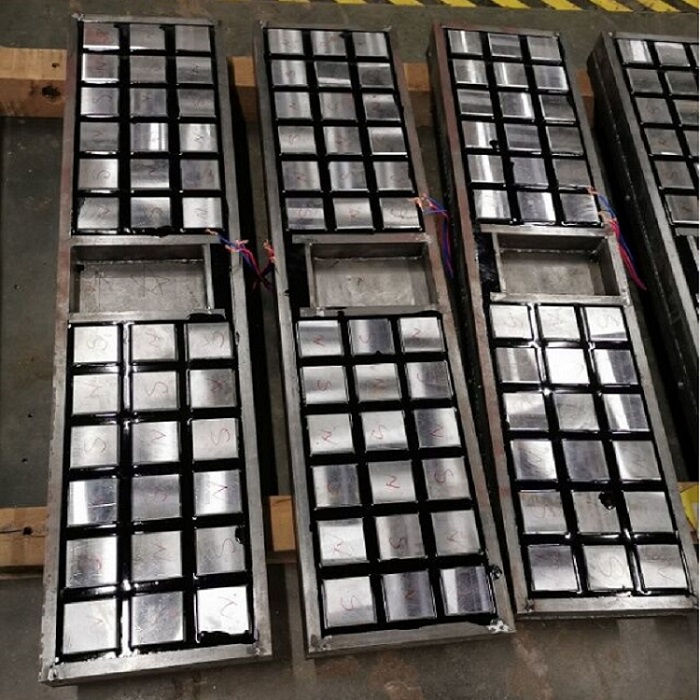

5.灌封 另外对于大体积的产品零件灌封，则尽可能控制灌封的厚度，一般来说每层厚度不得超过5厘米，否则可能会有发热过高暴聚开裂的可能，超过5厘米的部件灌封可采用多次分层浇注的办法，等第一层已经固化变硬，再做第二层，如此反复以达到最终固化厚度的要求。

6.固化 应采用下列固化条件固化：23±2℃×24h,冬季则建议采用室温固化12小时后再放入烘箱中60℃保温2h固化，并注意随炉升温和随炉冷却。

7.去除余胶 未固化的多余的胶可以用溶剂擦除，已固化的胶只能采用机械办法去除。

8.在23±2℃×24h后，可以进入下工序或进行相关的试验。
