1.胶接前用 60~120 号砂布打磨胶接零件的表面或采用刚玉干吹砂，而后用三氯乙烯或丙酮除油。如果 是镀锌金属，需要打磨镀层冲洗、烘干后再胶接。对于灌封产品只需除油除尘即可进行封装浇注。

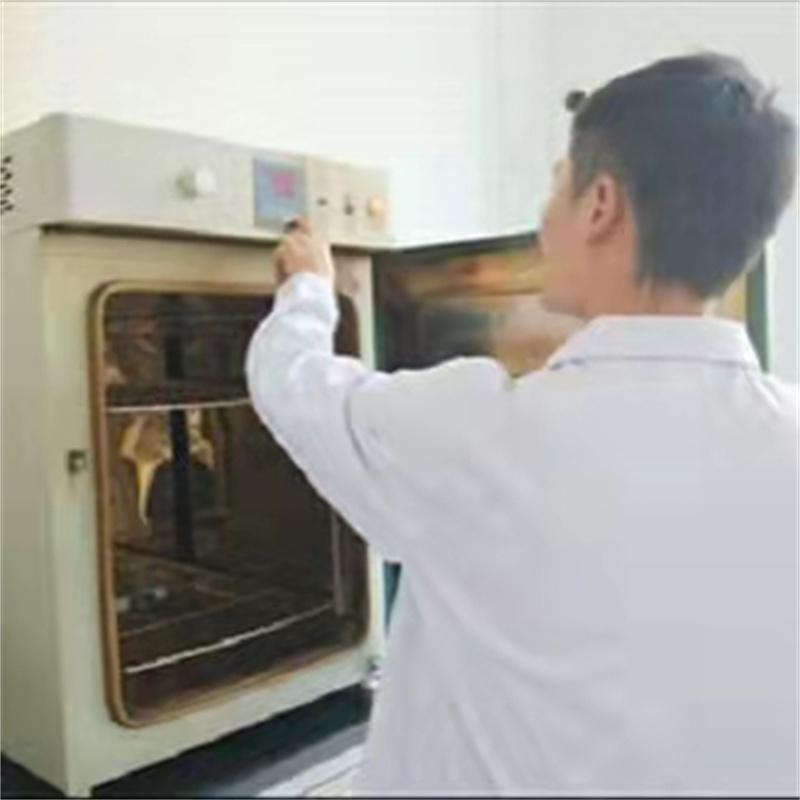

2. B 组份在未加热时有结晶，属正常现象。因此应将 A 组份、B 组份分别放入烘箱中加热 100~120℃， 直至完全熔解成均匀的液体以后，再按规定的配比准确称量混合。B 组份加热时注意用保鲜膜封住瓶口， 以免成份挥发。切忌在 B 组份未完全熔解时使用，这样会造成后续 B 组份很难完全熔解，影响胶接质量。

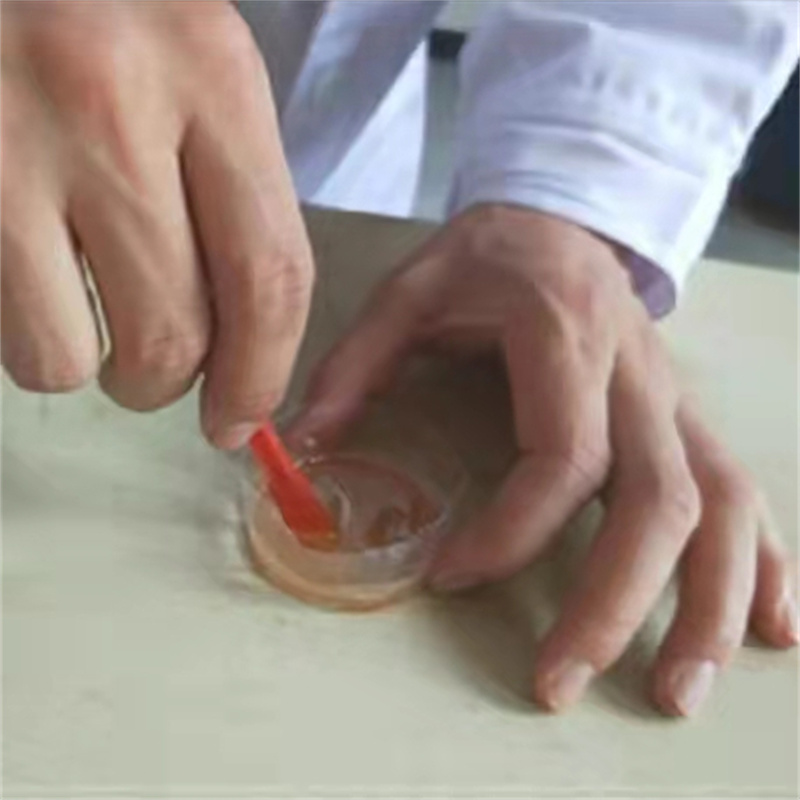

3. 用电子天平按配比将 AB 两组份准确称量置一洁净干燥的容器中，并仔细搅拌均匀，待用。若混合后 的高温胶仍有部分结团，应加热至 50~60℃，并搅拌均匀后方可使用，不影响胶接性能。但要注意控制时 间，对于已经黏度增长过大，或者变硬了的产品不能继续使用。当然冬季温差较大，建议控制操作房间温 度为 25℃，试验和生产效果较好。

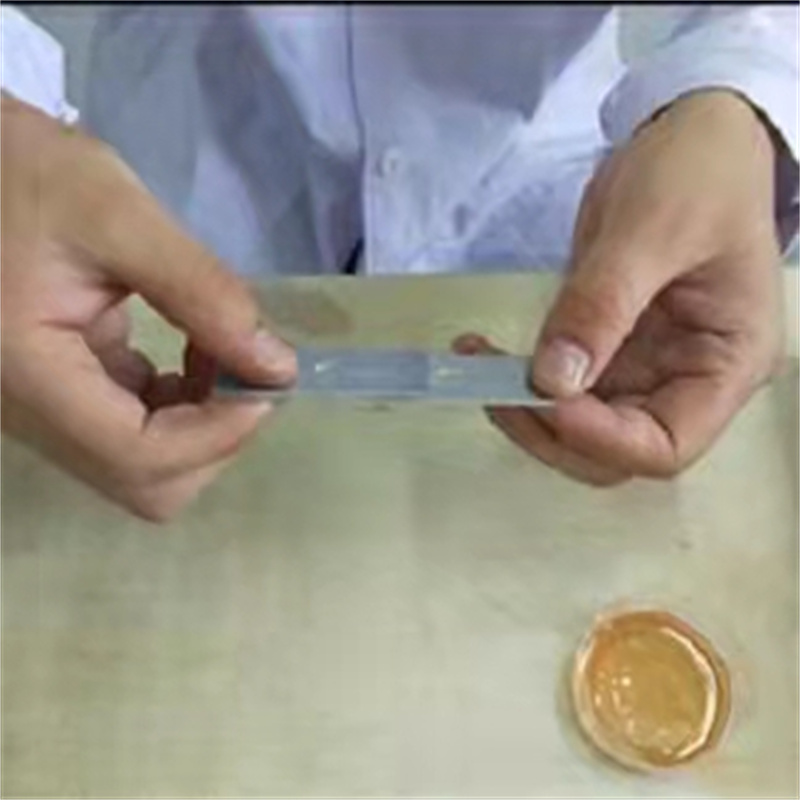

4.将胶均匀的涂布在已处理好的金属零件两胶接面上（涂胶量应适当）。然后按图纸要求进行叠合，并清 除挤出的余胶，在胶接面上施加 0.01~0.15MPa 接触压。

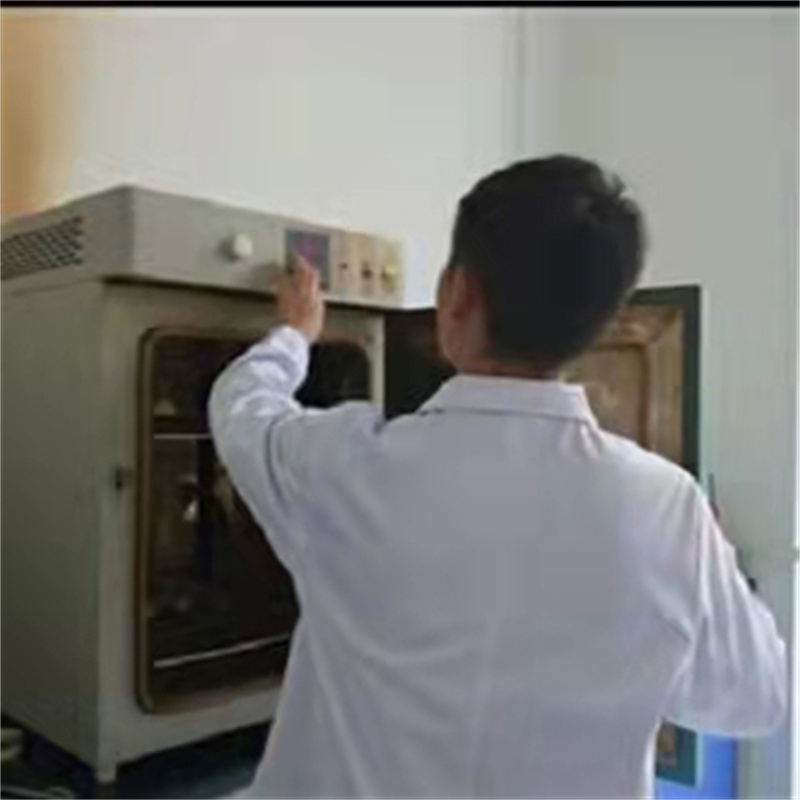

5.在室温下该胶固化十分缓慢，可操作时间较长，一般为 6h 左右，在 80℃的温度下固化需要 4 个小时， 100℃需 2 小时。高温固化后胶接件应随炉冷却到室温后方可卸压。室温固化 48 小时，其胶接强度只有高 温下的 50%左右，随产品工作时的升温而升温它也可以进行再固化，但产品室温固化后质地较脆，受到外 力作用时容易损坏。对于强度要求高的转速高的部件的胶接，则建议采用高温固化。

6.未固化的余胶可用丙酮仔细擦去。 已固化的胶瘤只能使用机械办法去除，如果需要拆卸固化好的零件 应将涂胶的零件加热到 300℃以上的高温，使其碳化后强行拉开，这种工艺要视被胶接的本体材料性能而 定，一般只适合高温金属材料。
