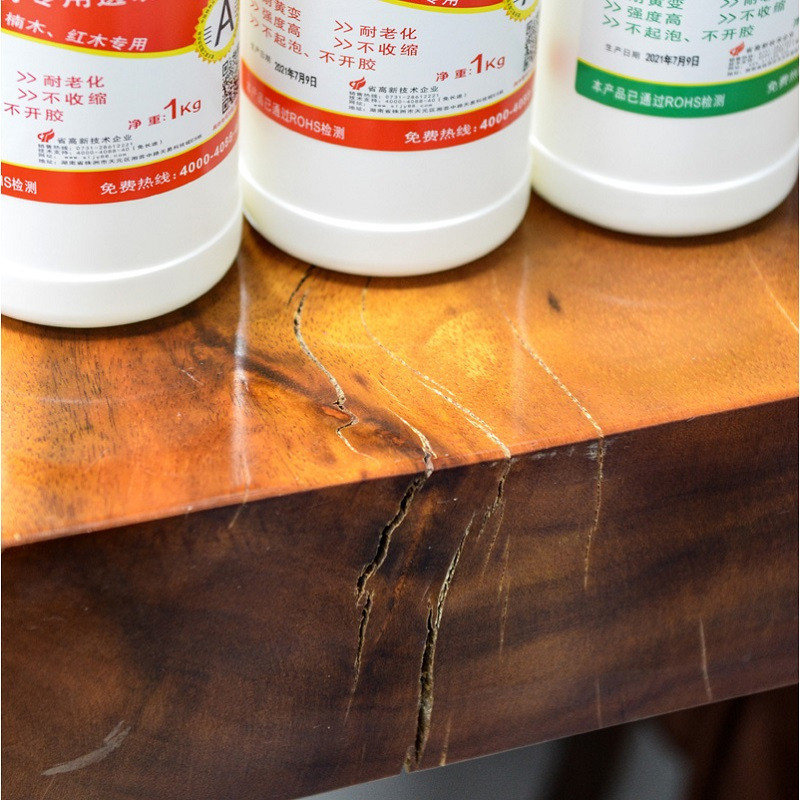

裂缝修补

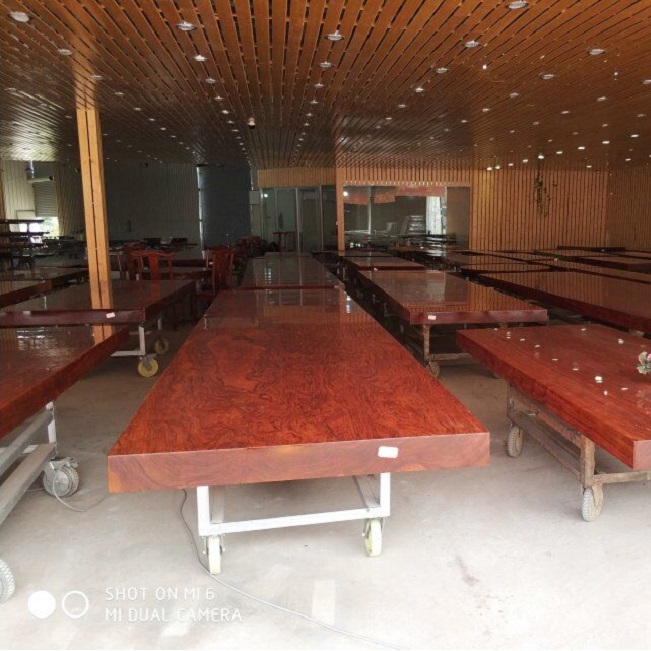

大板桌

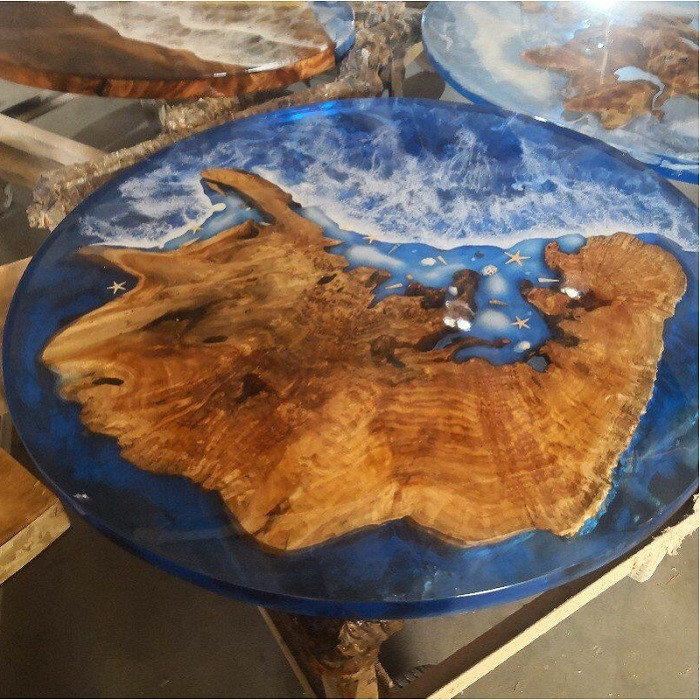

河流桌
根雕工艺品
| 性能 | 内容 | 性能 | 内容 |
|---|---|---|---|
| 外观 | A组份：无色透明较稀液体 B组份：无色或浅黄色透明液体 |
配比(重量比) | A∶B =1∶1 |
| 混合后可工作时间，50克，25℃ | 15-30分钟 | 初固时间 25℃ | 1-2小时 |
| 全固时间 25℃ | 24小时 | 拉伸剪切强度25℃，24h MPa | ≥10.0（企标规定） ≥12.3（实测值） |
1.表面处理 除去裂缝表面的油污、灰尘和其它的污物及杂质，并进行干燥。

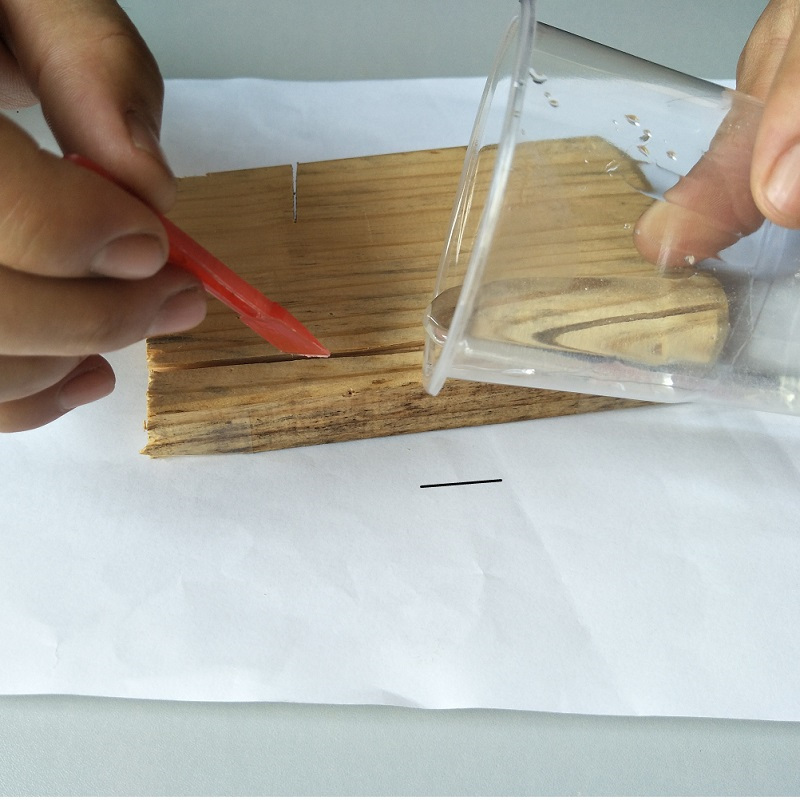

2.配胶 将胶按重量比1∶1的比例混合均匀，再缓慢注入裂缝中，对于大面积裂纹和吸收能力强的表面，每隔几分钟应填缝一次，反复操作3-4次，若能采用真空注入效果更好。对于直接大于5厘米的孔洞需要分次浇注。每次等前次的胶不粘手时才能进行再次灌注。待胶完全固化后才能进行打磨，一般20℃需要24h。也可使被胶预热50-60℃后，再上胶、烘烤，这可以加快胶的固化，增加渗透性，缩短施工时间。
3.如果板材较厚可采取真空加压渗胶的办法，可帮助板材很好的吸收胶液。
4.对于较大的裂缝和空洞可在胶液中加入适量的石粉等再进行填补，可增强结构强度，降低固化收缩率。

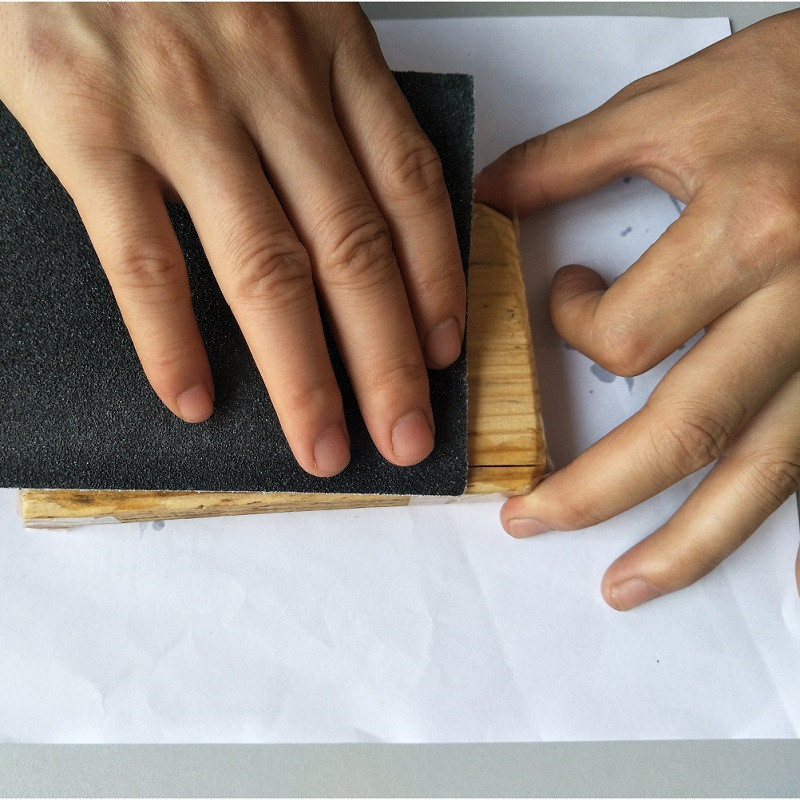

1.打磨清洁

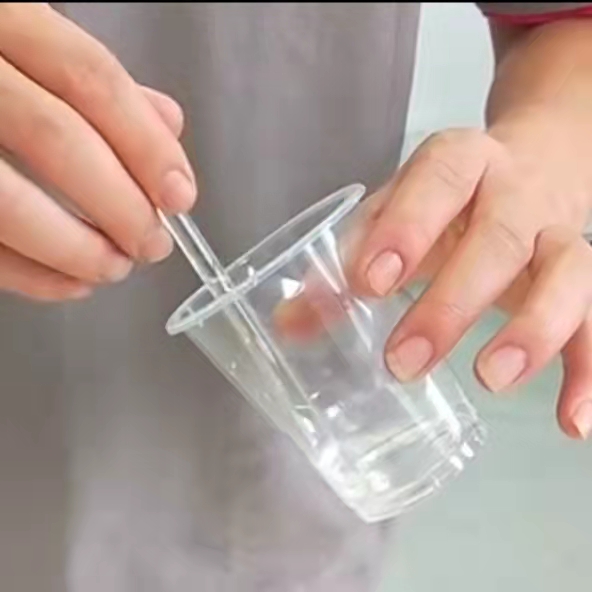

2.称重混合
3.涂布均匀

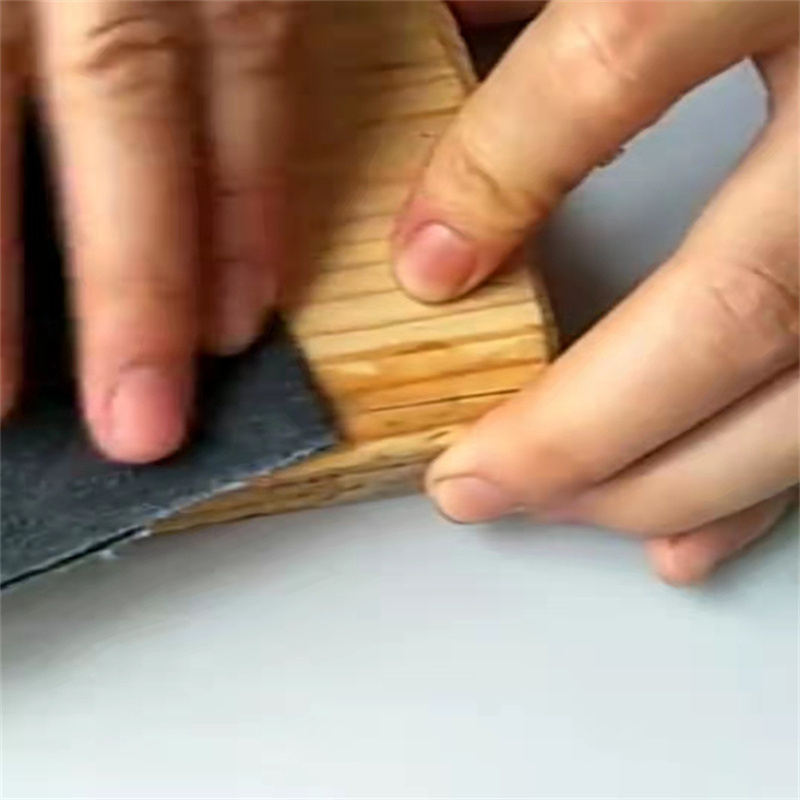

4.固化后打磨
注意事项
施工时请带防护手套。只有保证正确的混合比例，才能获得理想的机械和化学性能，不正确的混合比例会导致不理想的固化效果。粘接表面在施工前必须进行清洗，表面光滑时应进行打磨打毛处理，以免影响粘接强度；
施工温度不能低于5℃，冬天适当加热可加快固化速度和提高粘接强度；A组份有发白结晶的现象，可用热水简洁加热即可。调胶量不宜过多，要在可工作时间内完成施工；调胶量越多，温度越高，可使用时间越短，反之可使用时间越长。胶出现过于粘稠或者凝胶现象，请停止使用；
胶接部位溢出的胶料在没固化前可用小刮子去除并用布蘸少量酒精或丙酮进行清洗。没有混合的胶料请分别使用不同的工具和容器；混合后的剩余胶液勿放回原包装；切勿将A、B组份盖子混盖，切勿入口。胶业一旦固化，不能被溶解或者移动，除非使用机械力或高温分解(>200℃)。正确操作使用本产品，固化后固化物对身体无害。第一次使用时，请严格遵照本使用方法和注意事项，先配小样做试验，试验合格后方可使用。
存储与包装
【包装规格】本品采用1公斤塑料瓶包装。2kg/组，18kg/箱。
【贮 存 期】原装未开封的产品自生产日期算起其有效贮存期为12个月。
【储存/运输】它应贮存在的干燥、阴凉、通风处，避阳光直射并远离热源。本品为无溶剂胶，无毒、不燃。按非危险品储存和运输。
