1.表面处理 胶接前用80～100目砂布打磨胶接零件的表面或采用钢玉干吹砂，而后用含氯有机溶剂或丙酮除油。如有条件，最好将钢片放入浓盐酸在室温下处理1分钟后取出。放入自来水中冲洗，最后在蒸馏水中漂洗并烘干。如果是镀锌金属，需要打磨镀层冲洗、烘干后再胶接。对于灌封产品只需除油除尘即可进行小体积封装浇注。

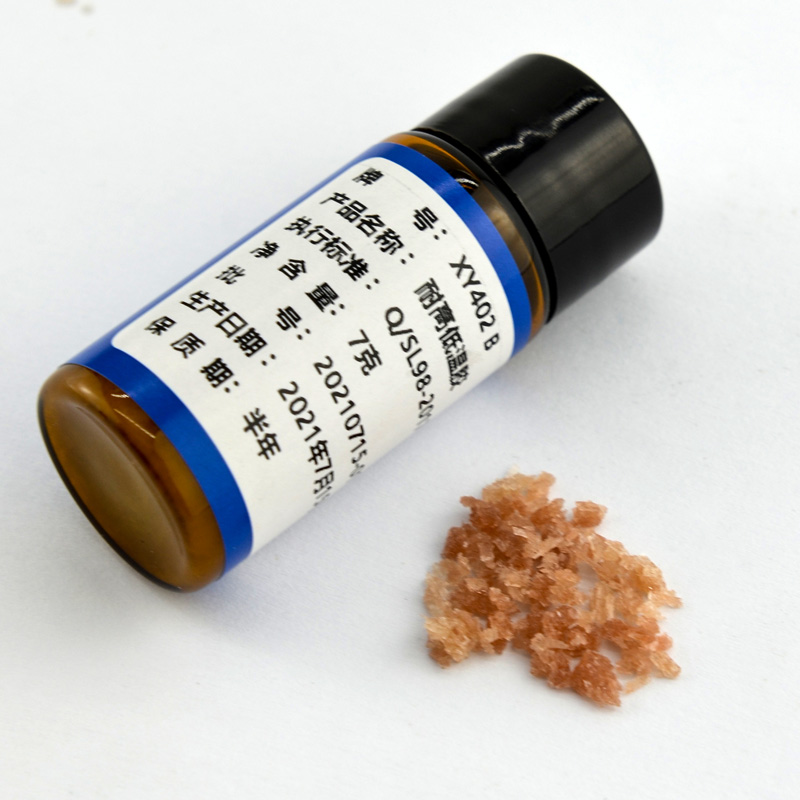

2.加热 B组份在未加热时有结晶，属正常现象。因此应将A、B两个组份放入烘箱中加热到80～100℃，直至完全熔解成均匀的液体以后，方可使用。B组份烘烤时注意用保鲜膜封住瓶口，以免成份挥发。切记不可以将B胶熔解不完全使用，这样会造成后续B很难完全熔解，而影响整体胶接质量。

3.称重混合 用天平或电子秤按配比将AB两组份准确称量置于一洁净干燥的容器中，并仔细搅拌均匀，待用。若混合后的高温胶仍有部分结团，应加热至50～60℃，并搅拌均匀后方可使用，不影响胶接性能。但要注意控制时间。对于已经粘度增长过大，或者变硬了的产品不能继续使用。当然冬季温差较大，建议控制操作房间温度为25℃，试验和生产效果较好。

4.涂布 将胶均匀的涂布在已处理好的金属两胶接面上（涂胶量应适当）。然后按图纸要求进行叠合，并清除挤出的余胶，在胶接面上施加0.01～0.15MPa接触压。

5.高温固化 在室温下该胶固化十分缓慢，可操作时间较长，一般为6小时左右，在80℃的温度下固化需要4个小时，100℃需2小时。高温固化后胶接件应随炉冷却到室温后方可卸压。若室温固化20℃48小时，其胶接强度只能达到高温下的30%左右，随产品工作时的升温而升温它也可以进行再固化，可达到8MPa以上的强度。但对于强度要求高的胶接，则建议采用高温固化。

6.去除余胶 未固化的余胶可用丙酮仔细擦去。已固化的胶体只能使用机械办法去除，如果需要拆卸固化好的零件应将涂胶的零件加热到300℃以上的高温，使其碳化后强行拉开，这种工艺要视被胶接的本体材料性能而定，一般只适合高温金属材料。
