涡轴发动机
金属粘接
陶瓷粘接
设备基座
| 内容 | 参数 | 内容 | 参数 |
|---|---|---|---|
| 外观 |
A组份（基料）：红色粘稠物 |
密度，23±2℃ | A组份：1.35±0.5g/cm3 B组份：1.45±0.5g/cm3 |
| 邵氏硬度D | ＞80° | 剪切强度 | LYl2CZ铝合金，化学氧化 23℃×24h固化后，≥16.0MPa |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际测试数据为准。
1.环境条件 施工环境温度为23±2℃,相对湿度＜75% 。
2.表面处理 用洁净的棉纱或脱脂棉沾溶剂120汽油擦拭需封装的零件表面，晾干后再用丙酮擦拭，然后晾干备用。
3.配制 按A组份：B组份=1：1（重量）称取，置于搪瓷盆中，然后用玻璃棒或小刮刀调和，直到颜色均一为止，或用三辊研磨机研磨均匀后备用。
4.封装/灌封 将部件装入封装模具中，在60℃±2℃下预热1～1.5小时。趁热将胶从一头往封装部件中注入，随着浇注量多，胶的液面慢慢水平上升，使其不断地充填在元器件缝隙中，赶走缝隙中空气，确保封装质量。非封装面玷污的胶，应用刮刀、竹制刀等及时刮除，必要时还可用丙酮擦试
5.固化 常温固化封装好的部件应在23℃±2℃固化48～72小时。加温固化当XJ38封装胶到不粘期后，将封装部件在60℃固化4小时。
1.打磨清洁
2.称重混合
3.涂布叠合

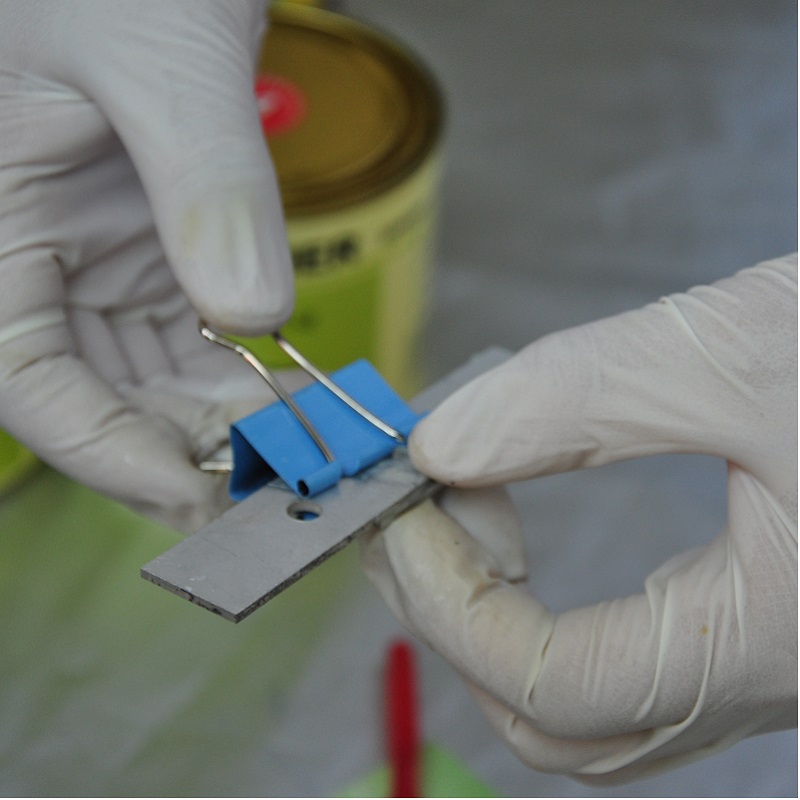

4.加力静置固化
注意事项
应尽量避免胶玷污皮肤，若有则可用沾有酒精的卫生纸擦拭，再用热水和肥皂洗净；
本品从冰柜中取出后，应在室温25℃下放置24小时以上再来使用，如果还觉得本品粘度较大，可将胶液整体加热到60℃保温半小时后立即涂胶使用。但加热也应用多少取多少，反复加热会缩短胶水的保质期。从而影响胶水质量；
本品在加热固化时胶液会变稀，而具有流动性，因此涂胶时要注意控制胶量，不宜过多，否则造成浪费。胶水一旦固化很难去除，只能加热到350℃以上的高温并趁热拆卸，所以未固化的多余的胶应尽可能事先擦拭干净。部分材料脆性大或者不适合加热拆卸的，此办法慎用。本品不适合灌封，尤其是封装灌封量超过10mm以上会产生爆聚现象，请慎用！
存储与包装
【包装规格】封装胶分装在塑料或金属容器中配套供应,另外还可根据用户要求采用其它规格的容器包装供应。
【贮 存 期】未开封的容器中，其保质期为12个月。过期后，经检验合格仍可继续使用。
【储存/运输】封装胶应贮存在温度10～28℃，相对湿度不大于75%的仓库内，距热源不少于1m，离地面不少于0.4m，应避阳光直射，库内应无酸、碱等腐蚀性气体，且通风良好。本品为无溶剂胶。按非危险品贮存和运输。
