石材复边
石材粘接

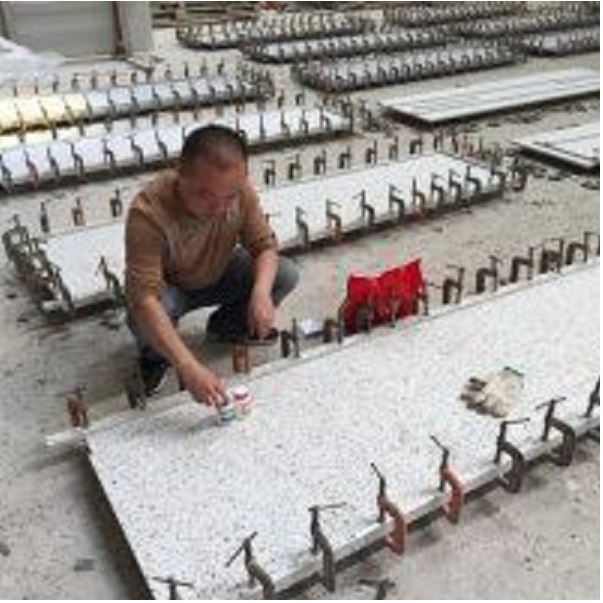

石材拼接
瓷砖粘接
| 内容 | 参数 | 内容 | 参数 |
|---|---|---|---|
| 外观 | A组份：无色透明粘稠液体 B组份：无色或微黄色透明液体 |
粘度，25℃ | A组份：8000～18000mPa.s B组份：10000～20000mPa.s |
| 适用期 | 按A:B=1:1的比例，50g混合物，在温度23±2℃下的适用期为5～30min | 拉伸剪切强度 | 在23±2℃下，固化24h，其拉伸剪切强度≥12MPa |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际测试数据为准。
1.表面处理：胶接面应洁净、干燥、无油。使用丙酮、酒精或溶剂汽油清洗洁净，晾干备用。若产品对透明度、光泽度要求较高，可采取高温烘烤的方式去除材料中的水分，以免胶黏剂在固化过程中发生泛白现象。
2.将胶按A:B=1:1的比例，将胶置于洁净、干燥、无油的容器中，充分搅拌均匀。因本品反应速度较快，可操作时间较短，配胶不宜过多，做到随配随用。
3.涂布 用胶刀或刮板均匀涂布在两胶接面上，其涂布量以组合后的胶接结合面刚好挤出一条胶线为宜。
4.组合 涂胶后立即进行叠合，施加 0.01～0.05MPa 的接触压力，并按图纸要求组合到位。
5.固化 应在加压后静置固化，在常温初步固化后即可松压。24小时后方可投入下一工序，冬季气温低时，可将涂胶后的材料加热至60℃左右均匀受热，保温2-3小时后自然冷却到室温即可进行入下一工序。
6.去除余胶 粘接部位挤出的多余的胶，未固化前可用刮刀去除，再用布粘少量酒精或丙酮擦洗干净。操作工具在胶未固化前请及时清洗待用。固化后的胶层坚硬，不利于去除。
1.打磨清洁
2.称重混合

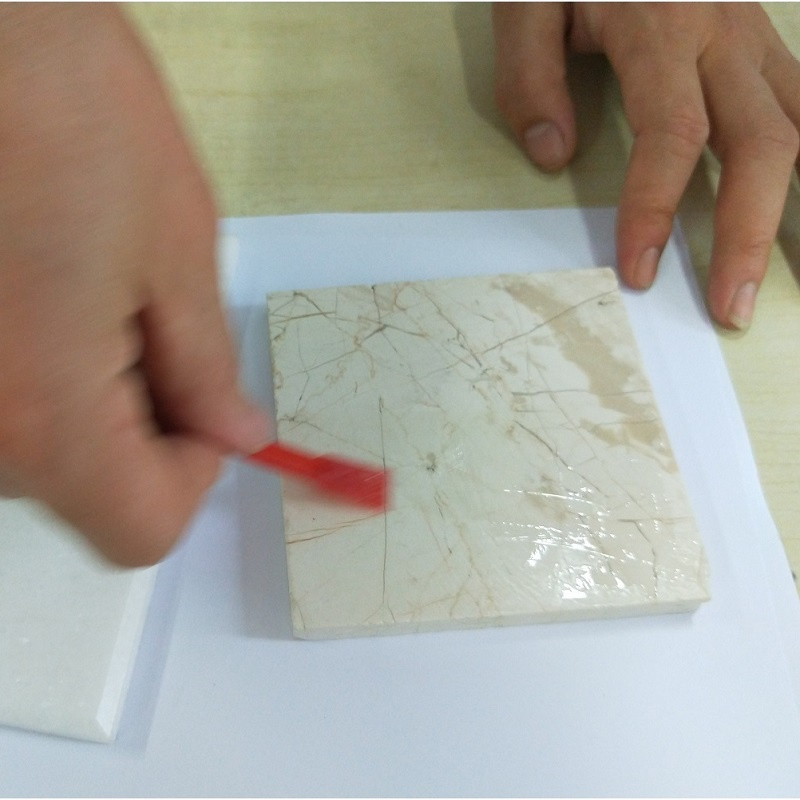

3.混合涂布

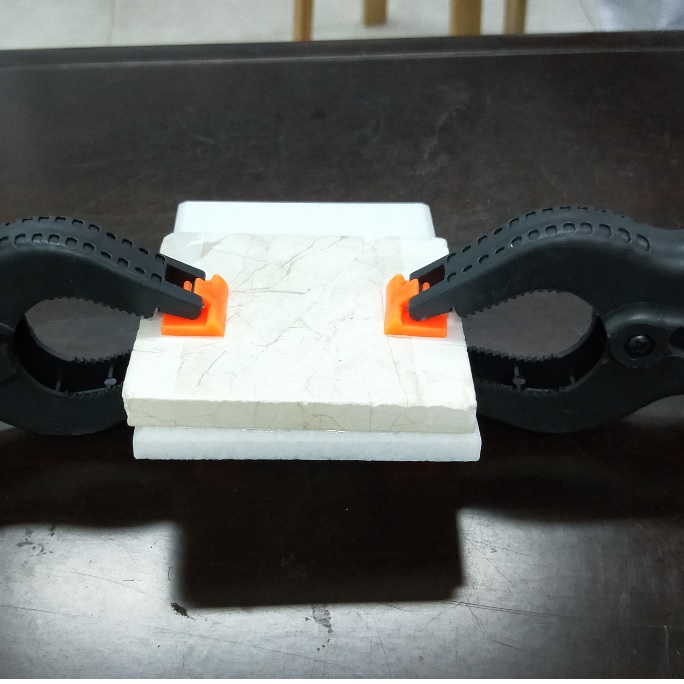

4.常温24h固化
注意事项
本产品对个别人群的皮肤会引起过过敏现象，使用时注意在通风条件良好的环境下使用，同时采用必要的防护措施（如配备防护手套、防护口罩、专用工作服等）；
皮肤或衣服上沾有未固化的胶液，纸巾或干净的抹布擦去，再用酒精擦试干净，再用肥皂在温水中清洗；如不慎进行眼睛，要立即用干净流水进行冲洗，随即就医；
冬季气温低时，产品可能会出现结晶，结块现象，可将胶液加热溶解后使用，推荐60℃热水加热1-2h后搅拌或者摇晃均匀即可有效恢复原来状态，出现这种现象对胶性能无影响。
存储与包装
【包装规格】包装规格：2kg/组，18kg/件，塑料瓶包装。大桶包装需要特殊定制。
【贮 存 期】在原装未开封的容器中，自生产日期起其贮存期为12个月。超过贮存期产品须检验合格后才能使用。
【储存/运输】本产品应储存于本品应贮存在温度为10～28℃，相对湿度不大于80%的仓库内。距离热源处不少于1米，距离地面不少于0.8米，应避免阳光直接照射，其仓库内应无酸、碱等腐蚀性气体，且通风良好。本品为无溶剂环氧胶，按非危险品贮存和输。
