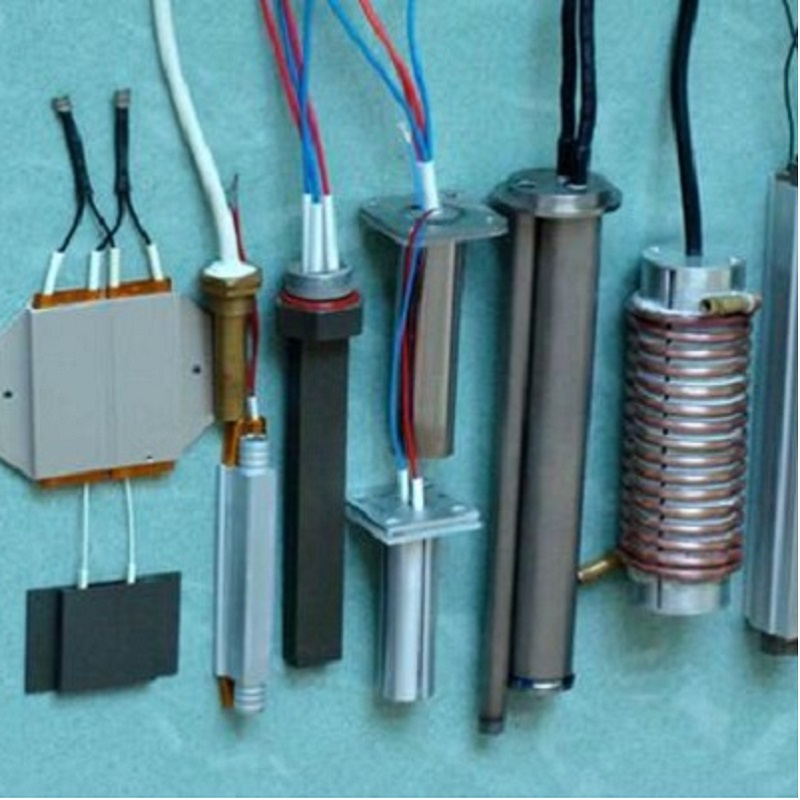

PCT加热器密封
汽车大灯粘接
金属粘接

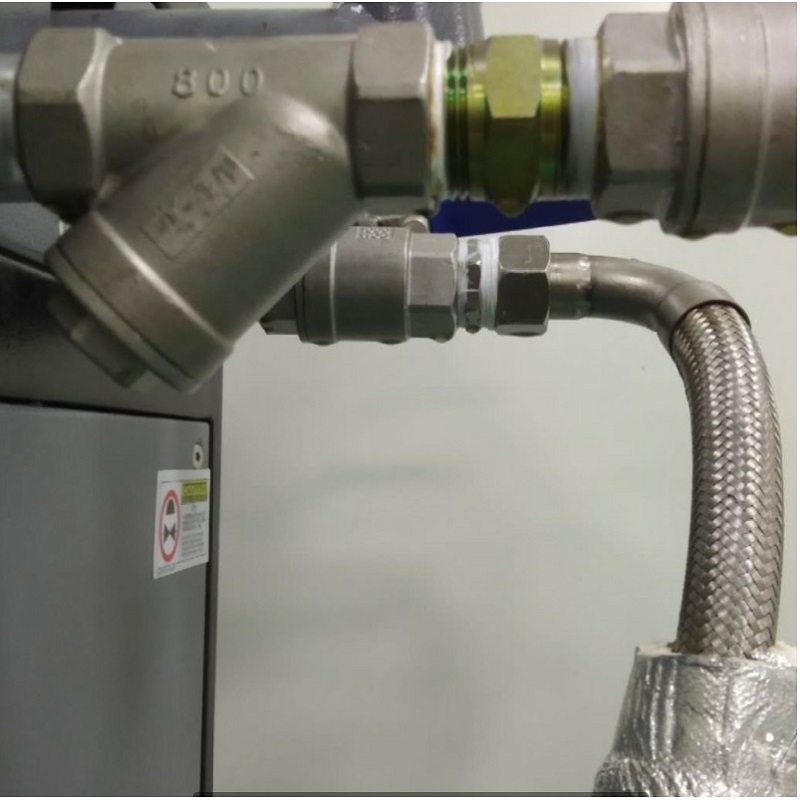

燃气管道
| 内容 | 参数 | 内容 | 参数 |
|---|---|---|---|
| 外观 | A组份：高粘度液体 B组份：高粘度棕色液体 |
配比 | A:B=10:8（重量比） A:B=10:10（体积比） |
| 适用期，在25℃，min | ≥100 | 拉伸剪切强度 LY12CZ铝合金，23±2℃固化24h后 |
≥15.0MPa |
| 拉伸剪切强度 LY12CZ铝合金，100±2℃固化30min后 |
≥25.0MPa | 加工质量 | 各组份均质的，无外来杂质和影响使用的其它不利缺陷 |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际测试数据为准。
1.表面处理 推荐胶接面的表面粗糙度在0.8～1.63μm。对钢制件最好采用80～100目钢玉干吹砂，对铝合金则建议采用铬酸阳极化或化学氧化处理。处理好的表面再用丙酮除油，在室温下晾干10～15分钟备用。
2.配胶 按A:B＝10:8（重量比）称量，置于一块洁净、干燥、无油的小板上调和均匀。
3.涂胶 将胶均匀地涂布在胶接面两边，胶层厚度控制在0.05～0.10mm左右。
4.组合 涂胶后尽快叠合，施加0.05～0.15MPa的接触压力，并按图纸要求组合到位。
5.固化 可按规定选取23±2℃×24小时或100±2℃×0.5小时中的任何一个规范进行固化。
6.加工或试验 胶水完全固化后方可转入下道工序加工和进行耐压等性能试验。

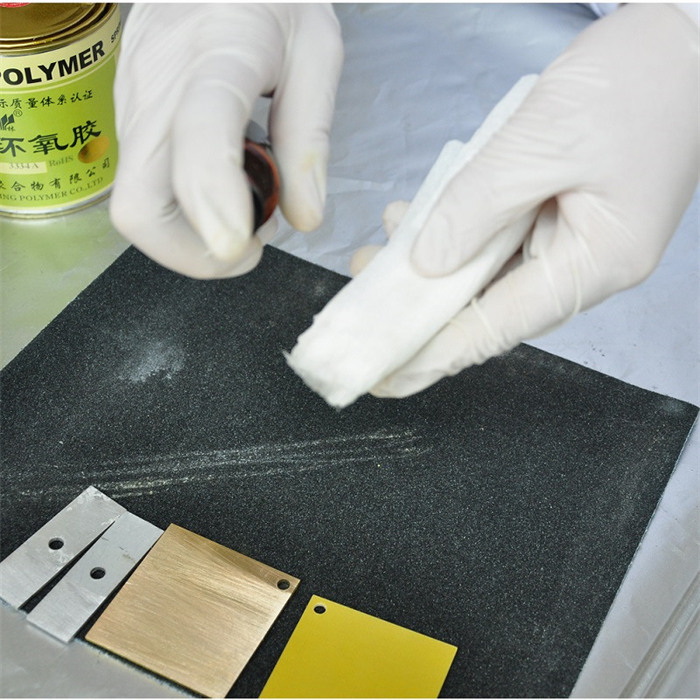

1.打磨清洁

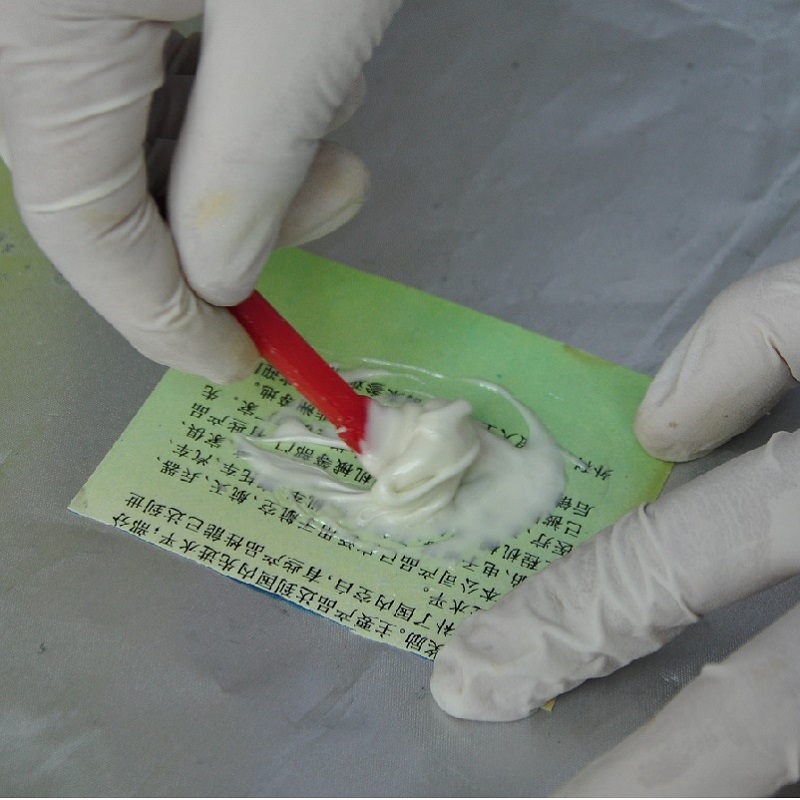

2.称重混合
3.涂布叠合

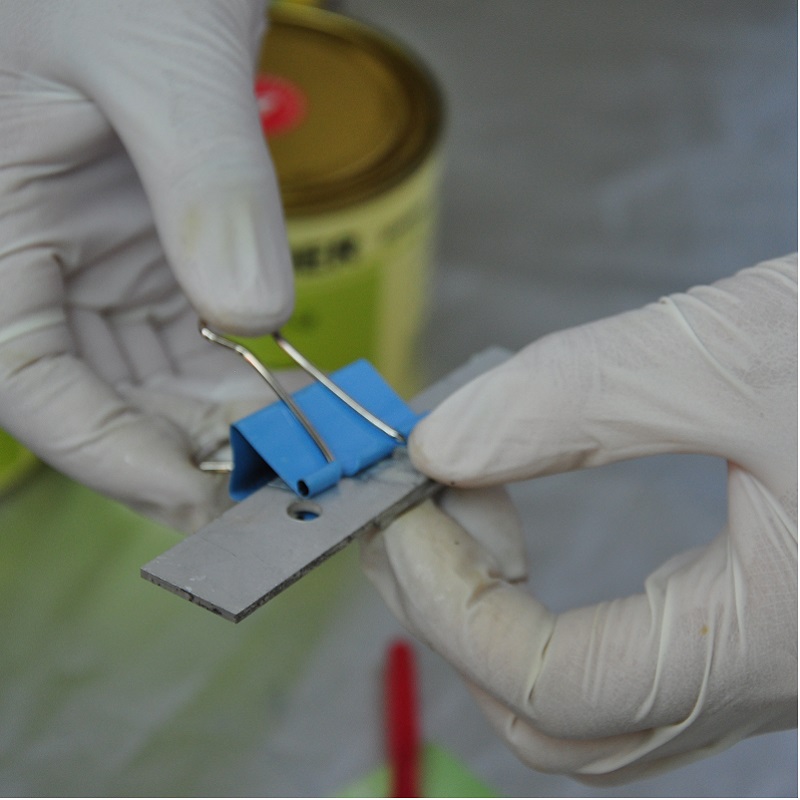

4.加力静置固化
注意事项
应尽量避免胶玷污皮肤；
若有则可用沾有酒精的卫生纸擦拭；
再用热水和肥皂洗净。
存储与包装
【包装规格】本品采用铝制软管包装(A组份100g、B组份80g)配套供应。根据用户要求也可采用其它包装。
【贮 存 期】原装未开封的产品，自生产日期算起其有效贮存期为24个月，超过有效贮存期经检验合格后仍可使用。
【储存/运输】它应贮存在干燥、阴凉、通风处，避免阳光直射，并远离热源。本品为无溶剂环氧胶，按非危险品贮存和运输。
