电子阻尼灌封
消声锯片
风机叶片
设备基座
| 内容 | 参数 | 内容 | 参数 |
|---|---|---|---|
| 外观 | A组份：无色至浅黄色透明均匀液体 B组份：黄色至棕黄色透明均匀液体 |
粘度 25℃ | A组份：250～750mPa·s B组份：30～100mPa·s |
| 适用期 在23±2℃下 | 50g混合料，≥2.0h | 剪切强度 | LY12CZ铝合金,化学氧化,60℃×4h固化, ≥8.0MPa |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际测试数据为准。
1.表面处理 待封装件的表面内应洁净、干燥、无油。
2.配胶 按配比A∶B＝100∶35（重量份,g）称取A、B两组份封装料，置于洁净干燥、大小适合的混合容器中。
3.真空脱气 取出封装料，分别置于更大的容器中，一般容器的体积为胶液体积的10倍，这样胶液不容易溢出。在真空0.08MPa下脱气20～40分钟，具体脱气时间根据配胶量来调节，一般不应超过40分钟。
4.注封装料 将脱气的封装料应沿弹壳壁注入，严防裹入气泡，影响阻尼性能。
5.固化 用户可选取23±2℃×96小时或 60±2℃×4小时中的任何一个规范进行固化。有条件者应该优先采用热固化条件，因为它可以使接头获得最高的胶接强度。
6.加工或试验 涂胶部件在固化后8小时，方可转入下道工序加工。

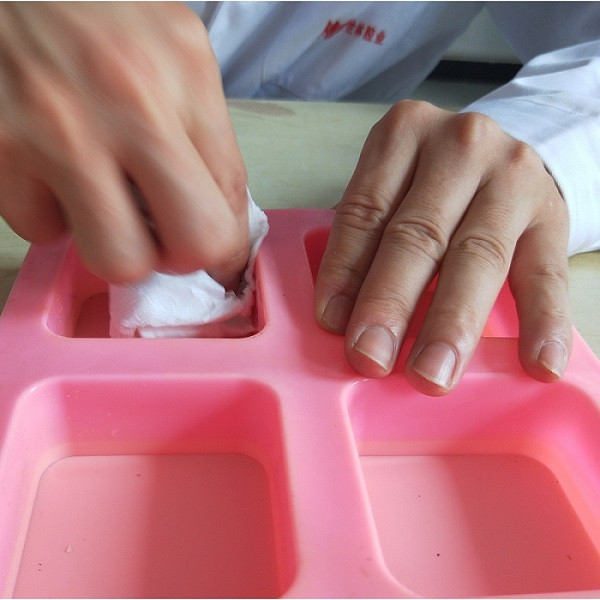

1.除油除尘

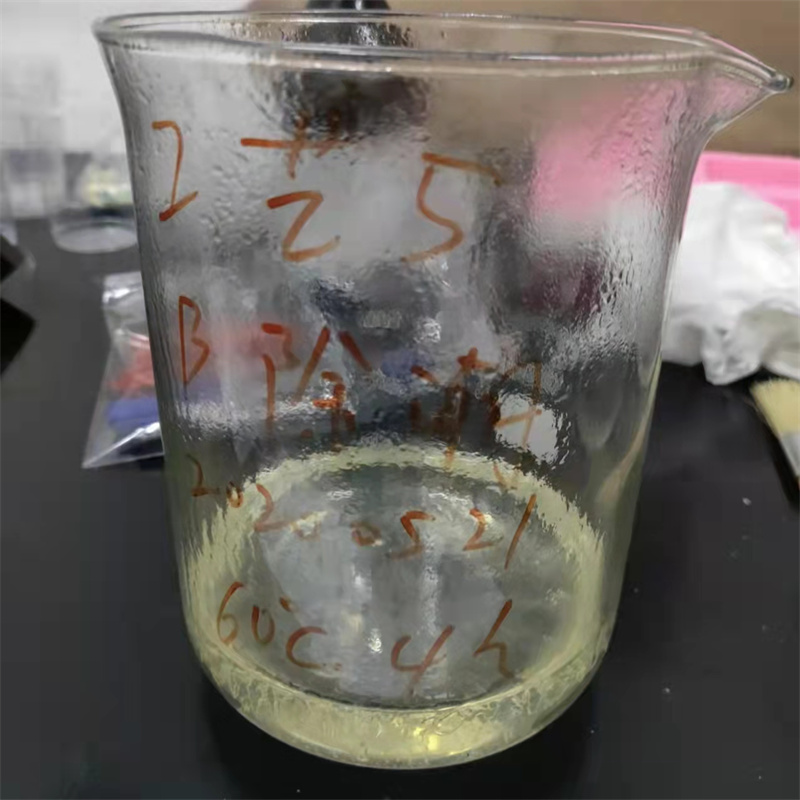

2.配胶

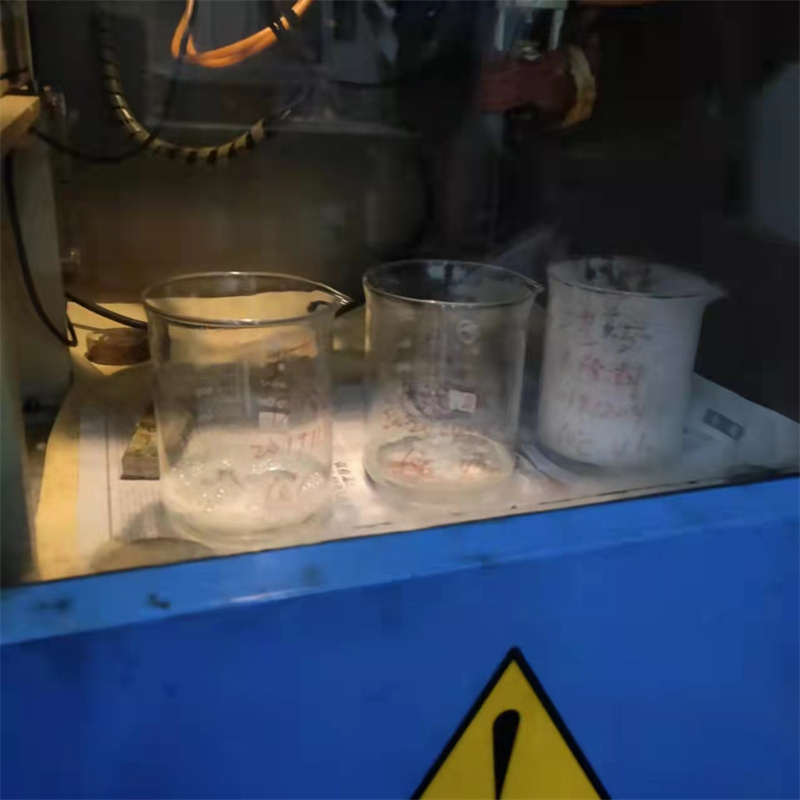

3.真空脱气

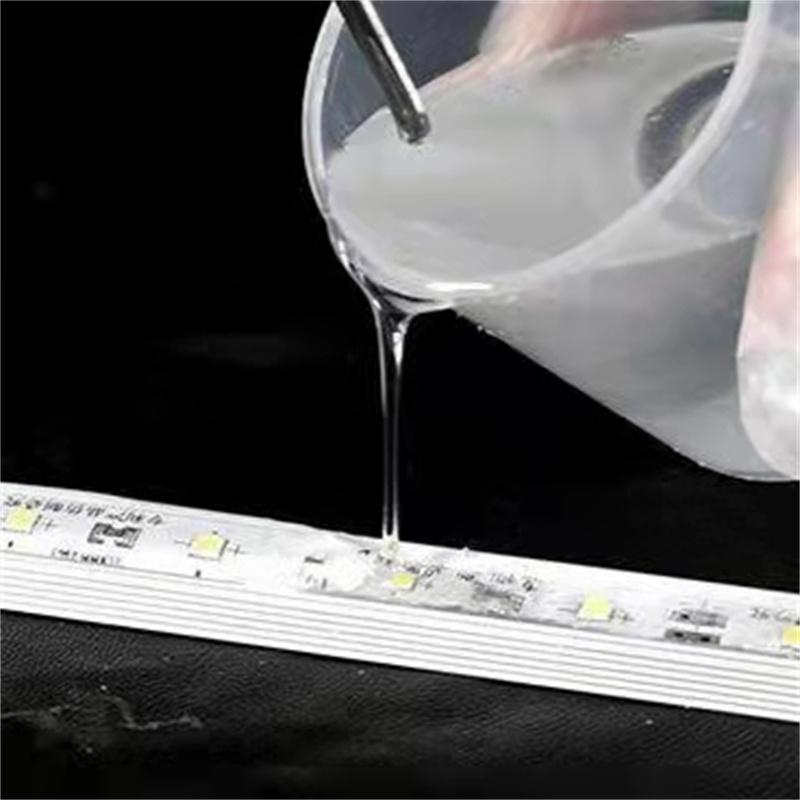

4.灌封
注意事项
应尽量避免胶玷污皮肤，若有则可用沾有酒精的卫生纸擦拭，再用热水和肥皂洗净；
本品从冰柜中取出后，应在室温25℃下放置24小时以上再来使用，如果还觉得本品粘度较大，可将胶液整体加热到60℃保温半小时后立即涂胶使用。但加热也应用多少取多少，反复加热会缩短胶水的保质期。从而影响胶水质量；
本品在加热固化时胶液会变稀，而具有流动性，因此涂胶时要注意控制胶量，不宜过多，否则造成浪费。胶水一旦固化很难去除，只能加热到350℃以上的高温并趁热拆卸，所以未固化的多余的胶应尽可能事先擦拭干净。部分材料脆性大或者不适合加热拆卸的，此办法慎用。本品不适合灌封，尤其是封装灌封量超过10mm以上会产生爆聚现象，请慎用！
存储与包装
【包装规格】本品采用小口密封塑料瓶包装，A、B组份配套供应。根据用户要求也可采用其它包装。
【贮 存 期】原装未开封的产品，自生产日期起其有效贮存期为1年。超过有效贮存期经检验合格后仍可使用。
【储存/运输】它应贮存在干燥、阴凉、通风处，避阳光直射，并远离热源。本品为无溶剂环氧胶，按非危险品贮存和运输。
